GuardLink를 사용하면 어떤 점이 편리한가요?

​

GuardLink를 사용하면 어떤 점이 편리한가요?

​

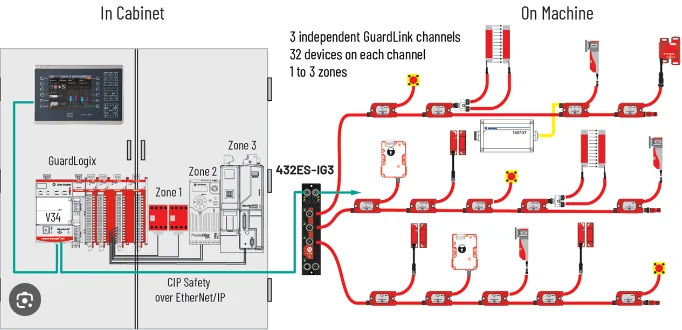

GuardLink는 일종의 네트웍인데 안전 장치를 연결하는 전용으로 사용합니다. 장비들 간 연결하는 DeviceNet이 두가닥의 24V 전원과 2가닥의 신호선을 통해 차례로 줄줄이 연결하는 것과 비슷합니다.

연결하는 부분마다 Tab이라는 장치를 통해서 제공되는 가지에 안전장치를 접속합니다. 그러므로 다양한 E-Stop 버튼이나 센서등을 개별적으로 Safety PLC I/O나 Safety Realy에 연결하지 않고 차례로 주렁주렁(한 줄에 32개까지) 많은 수의 센서를 통합할 수 있습니다.

​

연결하는 부분마다 Tab이라는 장치를 통해서 제공되는 가지에 안전장치를 접속합니다. 그러므로 다양한 E-Stop 버튼이나 센서등을 개별적으로 Safety PLC I/O나 Safety Realy에 연결하지 않고 차례로 주렁주렁(한 줄에 32개까지) 많은 수의 센서를 통합할 수 있습니다.

​

​

GuardLink를 사용하면 어떤 점이 편리한가요?

​

​

각각의 Tap는 자신의 가지에 연결된 장치의 상태 정보와 진단정보를 GuardLink 네트웍을 통해서 PLC(혹은 GuardLink 마스터 역할을 하는 Safety Relay)로 전달됩니다.

GuardLock 장치가 연결된 경우 Lock/Unlock 지령도 출력됩니다.

간편한 설치와 배선의 감소라는 일반적인 장점 외에도 가장 크게 부각될 수 있는 장점은 진단 기능에 있습니다. 큰 설비의 일정 지점마다 비상정지 스위치(E-Stop)가 직렬로 연결된 경우 그 중에 어떤 스위치에 문제가 생겼는지 별도로 확인해 보기 전에는 알 수 없기 때문에 안전등급을 높이는데 제한이 따르게 됩니다.

혹은 별도의 부가 모니터링 회로를 구현해야 하는데 구성이 많이 복잡해지게 되지요. 이럴 때 GuardLink는 하나의 케이블에 연결된 수많은 센서들의 정확한 진단정보와 빠른 동작(GuardLock)을 네트웍을 통해 구현하게 되어 최상위 안전등급(PL-e)의 시스템을 구축하는데 유리합니다.

​

​
