AB PLC 교육, 어떤 순서로 공부해야 할까?

AB PLC 교육, 어떤 순서로 공부해야 할까?

안녕하세요, 위너스오토메이션입니다 👋

오늘은 많은 고객분들이 가장 많이 물어보시는 주제,

“AB PLC는 어떻게 공부를 시작해야 하나요?”에 대해 자세히 안내드리겠습니다.

단순한 메뉴얼 숙지가 아닌,

실제로 현장에 적용할 수 있는 Rockwell PLC 실무 역량 강화 로드맵을 정리했으니,

PLC 교육을 고민 중이시라면 이 글 하나로 방향을 잡으실 수 있습니다.

✅ AB PLC란 무엇인가요?

Rockwell Automation의 PLC는 Allen-Bradley 브랜드로 전 세계 제조 현장에서 사용되고 있으며,

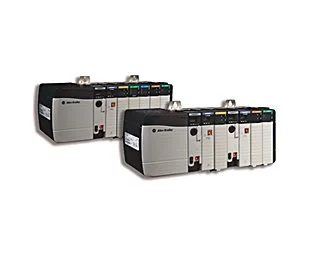

특히 CompactLogix / ControlLogix 시리즈는 스마트팩토리 환경에 최적화된 고신뢰성 PLC입니다.

이 PLC는 모두 Studio 5000 Logix Designer라는 통합 개발 환경에서 프로그래밍되며, 초보자부터 전문가까지 동일한 플랫폼 안에서 성장할 수 있는 유연성을 제공합니다.

📘 AB PLC 입문자를 위한 단계별 학습 로드맵

1단계: Studio 5000 설치 및 Activation Manager 이해

• Studio 5000 설치 및 프로젝트 시작

• 컨트롤러(CompactLogix 또는 ControlLogix) 선택

• FactoryTalk Activation Manager를 통한 라이선스 등록

• Offline → Online 연결 구조 이해

💡 설치 중 흔히 겪는 Activation 오류는 FAQ 문서를 통해 쉽게 해결 가능합니다.

2단계: I/O 모듈 구성과 Tag 설정의 기초

1. 디지털 I/O 모듈 설정: 슬롯별 Address 지정

2. Base Tag / Alias Tag 차이 이해

3. 실시간 I/O 모니터링으로 신호 흐름 확인

4. Local:1:I.Data.0 → 실주소 읽는 방법 익히기

🎯 이 단계를 정확히 이해하면 장비와 PLC 연결이 두렵지 않게 됩니다.

3단계: 래더 로직(LAD) 명령어 실습

• XIC/XIO, OTE로 논리회로 기본 익히기

• TON(지연 타이머), TOF(오프 타이머), RTO(누적 타이머)

• CTU/CTD 카운터 응용

• EQU / LES / GRT 비교 명령어를 이용한 조건 분기 작성

• 예제: 비상정지 버튼 → 경광등 점등 / 타이머 경과 후 릴레이 해제

4단계: 시뮬레이터 & 통신 테스트 실습

• Emulate Logix 5000을 통한 가상 컨트롤러 테스트

• RSWho / RSLinx Classic에서 장비 연결 확인

• Ethernet/IP 설정 후 실제 I/O 반응 모니터링

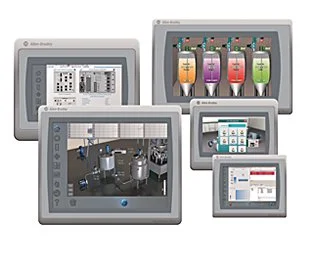

📡 PanelView HMI와의 연동도 이 단계에서 병행하면 시각화 감각이 배가됩니다.

5단계: 프로젝트 다운로드 및 유지보수 기초

• 프로그램 다운로드 / 모니터 모드 전환

• Fault 감지 → Cross Reference로 원인 추적

• 데이터 모니터링, 강제 설정(Force), Trend Viewer 사용법

• 프로그램 백업, 아카이브 관리

🔁 현장에서는 예상치 못한 다운타임 대응이 핵심!

Studio 5000의 Diagnostics 기능은 큰 힘이 됩니다.

📌 이런 분들에게 꼭 추천합니다!

• Rockwell PLC를 막 도입한 엔지니어

• 이전 시스템에서 전환한 MES/자동화 담당자

• SI 구축 전, 사전 실습이 필요한 고객사

• 실습이 가능한 체계적인 교육을 찾고 있는 기술 영업/기획자

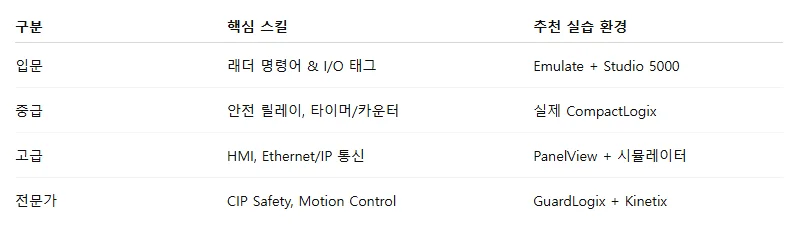

🎓 실전 중심 학습 Tip

🏁 마무리하며

AB PLC 학습은 단순한 소프트웨어 기능 숙지가 아니라,

산업 현장을 이해하고 시스템 전체를 보는 시야를 키우는 과정입니다.

기초를 탄탄히 다져두면, 실전에서도 훨씬 빠르고 정확하게 대응할 수 있습니다.

위너스오토메이션은 Rockwell Automation 공식 파트너로서,

AB PLC 교육부터 Studio 5000 실습, 제어 시스템 통합까지

맞춤형 기술 지원을 제공합니다.
