[Allen-Bradley 1715] Redundant I/O 펌웨어 업데이트 완벽 가이드

Allen-Bradley 1715 Redundant I/O 모듈의 펌웨어 업데이트 방법을 소개합니다. Recovery Mode 진입부터 BootP-DHCP Tool을 이용한 IP 설정, ControlFLASH Plus를 활용한 펌웨어 업데이트 순서까지 핵심 내용을 확인해 보세요.

실제 장비의 케이블 연결 위치와 LED 상태, 소프트웨어의 자세한 조작 순서는 가이드 영상에서 확인할 수 있습니다.

안녕하세요.
로크웰 오토메이션 공식 대리점 위너스오토메이션입니다.

Allen-Bradley 1715 Redundant I/O 모듈의 펌웨어를 업데이트할 때는 다음과 같은 과정이 필요합니다.

✅ Recovery Mode 진입
✅ BootP-DHCP Tool을 이용한 장치 IP 설정
✅ ControlFLASH Plus를 이용한 모듈 펌웨어 업데이트

이번 포스팅에서는 위 세 가지 과정의 핵심 내용만 간단하게 소개합니다.

안내: 본 포스팅은 펌웨어 업데이트 과정의 전반적인 이해를 돕기 위한 요약본입니다. 케이블 연결 위치, Reset 버튼 조작, LED 상태 확인, 소프트웨어 선택 항목 및 자세한 설정 순서는 반드시 가이드 영상을 통해 확인해 주세요.

📹 1715 Redundant I/O 펌웨어 업데이트 가이드 영상 바로가기

1. Recovery Mode 진입 및 IP 정보 확인

펌웨어 업데이트를 시작하기 전에 먼저 모듈의 케이블 연결 상태를 정리합니다.

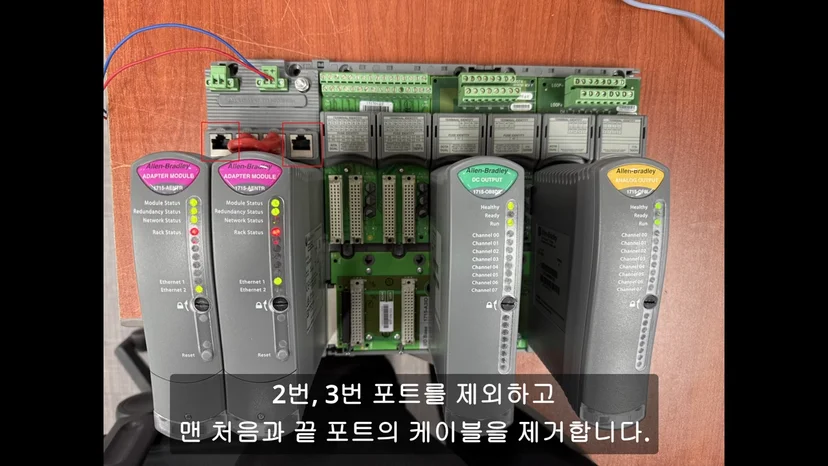

2번과 3번 포트는 그대로 두고, 맨 처음 포트와 맨 끝 포트에 연결된 케이블을 제거합니다. 이후 맨 처음 포트에 이더넷 케이블을 연결해 PC와 접속합니다.

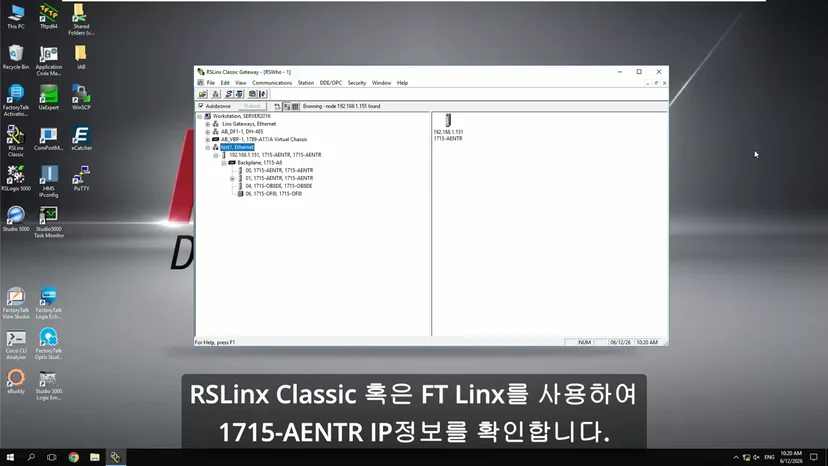

케이블 연결을 완료한 다음에는 RSLinx Classic 또는 FT Linx를 이용해 1715-AENTR의 IP 정보를 확인합니다.

이제 모듈을 Recovery Mode로 진입시킵니다.

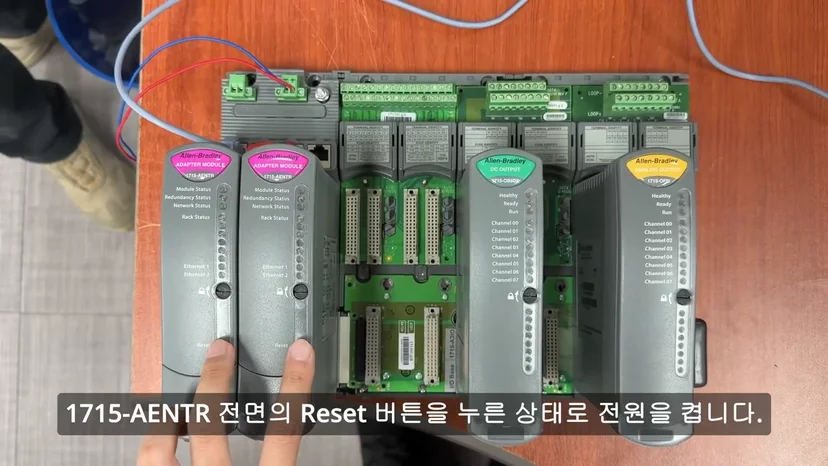

전원을 끈 상태에서 1715-AENTR 전면의 Reset 버튼을 누른 채 전원을 켭니다. 전원이 켜진 후에도 Reset 버튼을 계속 누른 상태로 유지합니다.

이때 Rack Status에 영상과 같이 주황색 LED가 점등되면 Recovery Mode 진입이 완료된 것입니다.

가이드 영상 시청 포인트
2번과 3번 포트를 제외한 케이블 제거 위치, PC를 연결하는 이더넷 포트, Reset 버튼을 누른 상태로 전원을 켜는 과정과 Rack Status의 주황색 LED 점등 상태를 영상에서 확인해 주세요.

2. BootP-DHCP Tool을 이용한 IP 설정

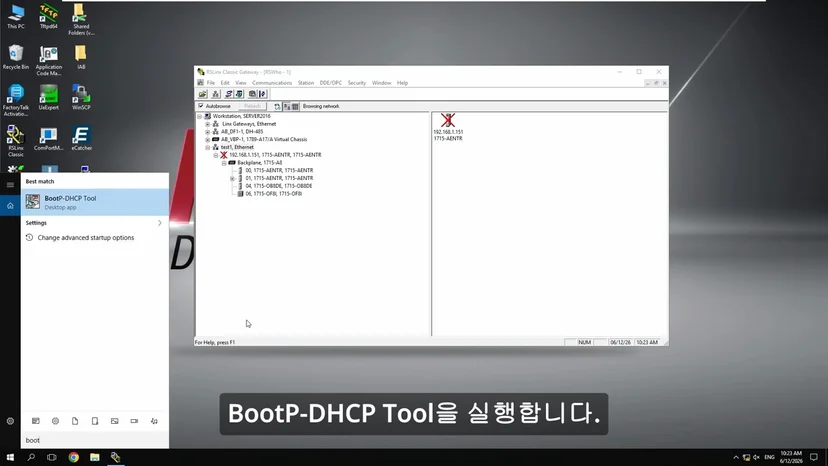

Recovery Mode에 진입한 장치에 IP를 설정하기 위해 BootP-DHCP Tool을 실행합니다.

Tool에 표시되는 장치 중 MAC Address가 00으로 시작하는 장치를 확인한 후 사용할 IP를 입력합니다.

잠시 기다리면 입력한 IP가 화면 상단 목록에 표시됩니다. 이후 화면 아래쪽의 IP 항목을 선택하고 다음 버튼을 클릭합니다.

Disable BOOTP/DHCP

IP 설정을 완료한 다음에는 RSLinx Classic 또는 FT Linx에서 설정한 IP가 정상적으로 표시되는지 확인합니다.

1715-AENTR의 버전이 다음과 같이 1.xxx로 표시되면 Recovery Mode 상태에서 펌웨어 업데이트를 진행할 준비가 완료된 것입니다.

1.xxx

가이드 영상 시청 포인트
BootP-DHCP Tool에서 MAC Address가 00으로 시작하는 장치를 확인하는 방법, IP 입력 후 목록이 이동하는 과정, 하단 IP 선택 및 Disable BOOTP/DHCP 적용 순서를 영상에서 확인해 주세요.

3. ControlFLASH Plus를 이용한 펌웨어 업데이트

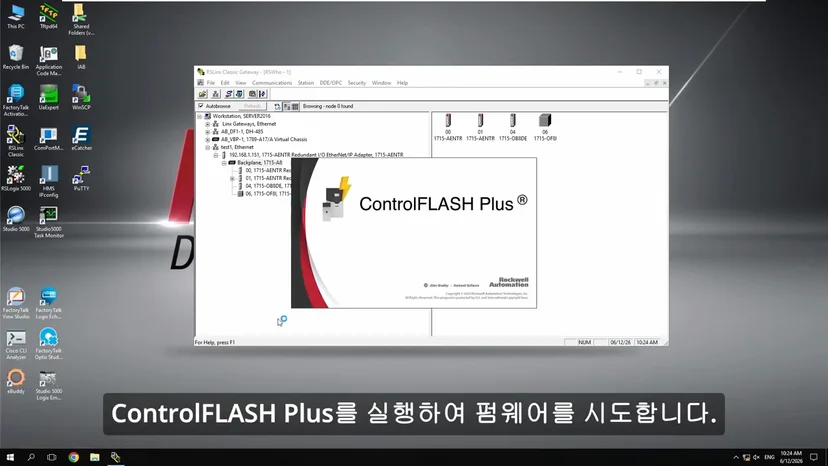

모듈이 펌웨어 업데이트가 가능한 상태로 확인되면 ControlFLASH Plus를 실행합니다.

1715 모듈의 펌웨어는 다음 순서로 진행합니다.

✅ 첫 번째: I/O 카드 펌웨어 업데이트
✅ 두 번째: 통신 카드 펌웨어 업데이트

먼저 ControlFLASH Plus에서 업데이트할 I/O 카드들을 선택하고 펌웨어 업데이트를 진행합니다.

1715 모듈의 펌웨어 업데이트에는 많은 시간이 소요될 수 있으므로 작업이 완료될 때까지 기다립니다.

I/O 카드의 펌웨어 업데이트가 완료되면 통신 카드 펌웨어를 진행합니다. 통신 카드는 두 개의 모듈 중 앞쪽 모듈만 선택하여 업데이트합니다.

통신 카드의 펌웨어 업데이트까지 완료되면 RSLinx Classic 또는 FT Linx에서 각 모듈의 펌웨어 버전을 확인합니다.

마지막으로 모듈의 전원을 껐다가 다시 켜면 전체 과정이 마무리됩니다.

가이드 영상 시청 포인트
ControlFLASH Plus에서 I/O 카드를 선택하는 방법, 적용할 펌웨어 버전 지정, I/O 카드 업데이트 완료 후 앞쪽 통신 카드를 선택하는 순서와 최종 펌웨어 확인 과정을 영상에서 자세히 확인해 주세요.

자주 묻는 질문(FAQ)

Q1. Allen-Bradley 1715 모듈의 펌웨어 업데이트 순서가 중요한가요?

영상에서는 I/O 카드의 펌웨어를 먼저 업데이트한 뒤 통신 카드의 펌웨어를 진행합니다. 통신 카드는 두 개의 1715-AENTR 중 앞쪽 모듈만 선택하여 업데이트합니다.

Q2. Recovery Mode에 진입했는지 어떻게 확인하나요?

1715-AENTR 전면의 Reset 버튼을 누른 채 전원을 켜고, Reset 버튼을 계속 누른 상태로 유지합니다. Rack Status에 주황색 LED가 점등되면 Recovery Mode 진입이 완료된 것입니다.

이후 RSLinx Classic 또는 FT Linx에서 1715-AENTR의 버전이 1.xxx로 표시되는지도 확인합니다.

Q3. BootP-DHCP Tool에서 IP를 입력한 후에는 무엇을 확인해야 하나요?

입력한 IP가 상단 목록에 표시되면 화면 아래쪽의 해당 IP 항목을 선택하고 Disable BOOTP/DHCP를 클릭합니다.

이후 RSLinx Classic 또는 FT Linx에서 설정한 IP가 정상적으로 표시되는지 확인해 주세요. 자세한 IP 설정 순서는 가이드 영상에서 확인할 수 있습니다.

1715 Redundant I/O 펌웨어 업데이트 과정을 영상으로 확인해 보세요

이번 포스팅에서는 Allen-Bradley 1715 모듈의 펌웨어 업데이트에 필요한 다음 과정을 간단하게 살펴봤습니다.

✅ Recovery Mode 진입 방법
✅ BootP-DHCP Tool을 이용한 IP 설정
✅ ControlFLASH Plus 펌웨어 업데이트 순서
✅ RSLinx Classic 또는 FT Linx를 이용한 펌웨어 확인
✅ 펌웨어 업데이트 완료 후 모듈 전원 재기동

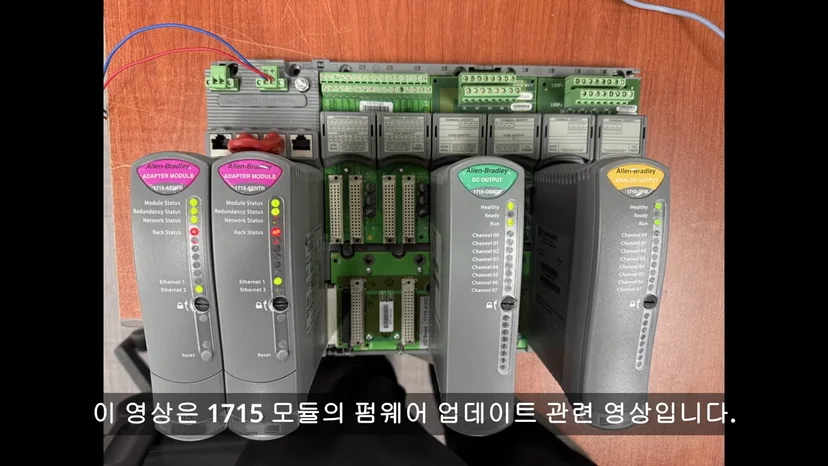

각 단계의 실제 장비 조작과 소프트웨어 설정 화면은 아래 가이드 영상에서 확인해 주세요.

📹 [1715] Allen-Bradley 1715 Redundant I/O 펌웨어 업데이트 가이드
