[신제품 소개] EtherNet/IP 인캐비닛 솔루션, 복잡한 제어반 배선을 더 간편하게

안녕하세요. 로크웰 오토메이션 국내 공인 대리점 위너스오토메이션입니다.

위너스오토메이션은 산업 자동화 제품과 솔루션을 바탕으로 고객의 생산 환경에 적합한 시스템 구성과 설비 현대화를 지원하고 있습니다.

이번에 소개할 제품은 제어반 내부의 배선과 장치 연결을 간소화하는 로크웰 오토메이션의 EtherNet/IP 인캐비닛(In-cabinet) 솔루션입니다.

제어반 설계부터 제작, 시운전, 유지보수까지. 복잡한 배선 때문에 작업 시간과 관리 부담이 늘어나고 있다면, 새로운 연결 방식을 살펴보세요.

제어반 내부 배선, 더 간편하게 구성할 수 없을까요?

자동화 설비의 기능이 늘어나면 제어반 내부에 연결해야 하는 장치와 신호도 함께 증가합니다.

장치마다 개별적으로 배선하는 기존 방식에서는 배선 작업과 연결 상태 확인에 시간이 필요합니다. 설계를 변경하거나 장치를 추가할 때도 배선과 도면을 함께 검토해야 합니다.

현장에서는 다음과 같은 과제가 발생할 수 있습니다.

• 장치 간 연결이 복잡해지면서 늘어나는 배선 작업

• 배선 오류 확인과 수정에 소요되는 시간

• 케이블과 배선 공간 확보에 따른 제어반 크기 부담

• 고장 발생 시 문제 장치를 찾는 데 걸리는 시간

• 설비 확장에 따른 배선 및 구성 변경

EtherNet/IP 인캐비닛 솔루션은 호환 장치들을 네트워크로 연결해 이러한 작업을 간소화하도록 설계되었습니다.

EtherNet/IP 인캐비닛 솔루션이란?

EtherNet/IP 인캐비닛 솔루션은 제어반 내부의 호환 장치들을 플랫 케이블과 게이트웨이로 연결하는 솔루션입니다.

장치별로 구성하던 제어·통신 배선을 줄이고, 연결된 장치의 정보를 제어 시스템에서 활용할 수 있도록 지원합니다.

핵심은 하나의 플랫 케이블에 다음 기능을 통합하는 것입니다.

• 네트워크 전원

• 스위칭 전원

• Single Pair Ethernet(SPE) 통신

• 장치 위치 정보 전달

이를 통해 제어반 내부 연결 구조를 단순화하고, 장치 구성과 진단을 보다 체계적으로 관리할 수 있습니다. 적용 대상은 호환 장치의 제어·통신 연결이며, 모터 주회로를 포함한 모든 배선을 대체하는 방식은 아닙니다.

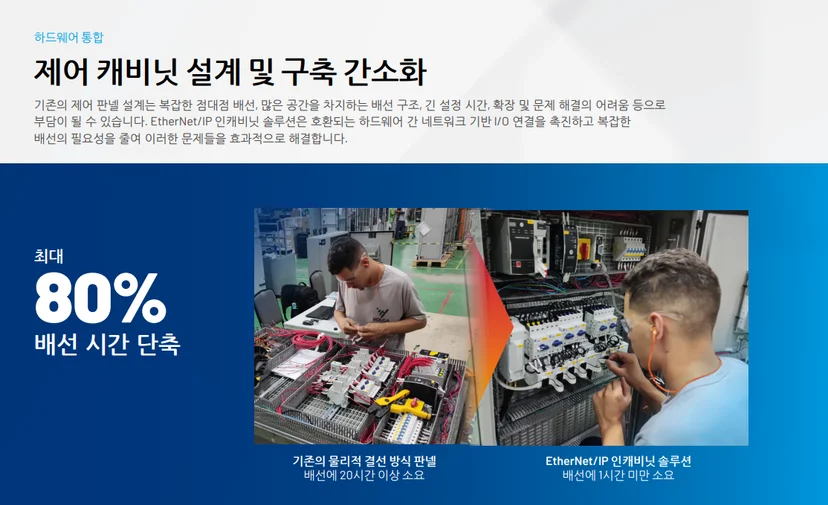

1. 배선 작업 시간을 줄이는 연결 방식

제어반 제작에서는 장치를 설치하는 시간뿐 아니라 배선하고 연결 상태를 확인하는 시간도 큰 비중을 차지합니다.

EtherNet/IP 인캐비닛 솔루션은 기존의 개별 배선을 네트워크 기반 연결로 간소화하여 제작 및 시운전 작업의 부담을 줄이는 데 도움을 줍니다.

로크웰 오토메이션의 소개 자료에서는 배선 시간을 최대 80% 단축할 수 있는 가능성을 제시합니다.

실제 단축 효과는 적용 장치, 기존 배선 방식, 제어반 구성과 작업 범위에 따라 달라집니다. 도입 검토 시에는 현재 구성과 비교해 적용 가능한 범위를 확인하는 것이 중요합니다.

2. 공간 활용과 확장을 고려한 제어반 구성

배선이 줄어들면 제어반 내부의 케이블 정리와 공간 활용도 함께 개선할 수 있습니다.

이 솔루션은 여러 장치를 하나의 연결 경로에 구성하는 멀티드롭 방식을 사용합니다. 공식 기술자료 기준으로 게이트웨이당 플랫 케이블은 최대 25m, 연결 노드는 게이트웨이를 포함해 최대 40개까지 지원합니다.

신규 제어반을 설계하거나 향후 장치 추가를 고려할 때, 필요한 연결 수와 배치 조건에 맞춰 구성을 검토할 수 있습니다.

단, 실제 구성은 장치별 전원 요구사항과 설치 조건을 함께 확인해야 합니다.

3. Studio 5000과 연계한 장치 구성 및 진단

장치를 연결하는 것만큼 중요한 것은 연결된 장치를 얼마나 쉽게 설정하고 관리할 수 있는지입니다.

EtherNet/IP 인캐비닛 솔루션은 로크웰 오토메이션의 Logix 환경 및 Studio 5000과 연계하여 장치 구성과 진단 정보 활용을 지원합니다.

이를 통해 다음과 같은 작업에 도움을 받을 수 있습니다.

• 연결 장치의 구성 및 태그 관리

• 장치별 상태와 진단 정보 확인

• 유지보수에 필요한 자산 정보 활용

• 이상 발생 시 원인 파악과 대응

장치 정보를 제어 시스템에서 확인할 수 있어, 현장에서 개별 연결을 확인하는 작업 부담을 줄이고 유지보수 판단에 필요한 정보를 확보할 수 있습니다.

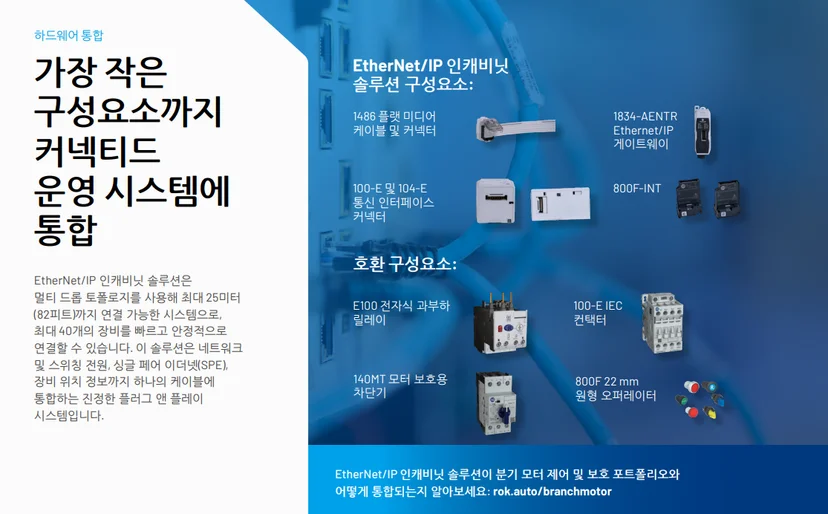

4. 다양한 제어반 장치를 연결하는 구성 요소

인캐비닛 솔루션은 게이트웨이, 플랫 케이블, 인터페이스 등으로 구성됩니다.

첨부 자료에서는 E100 전자식 과부하 계전기, 100-E IEC 접촉기, 140MT 모터 보호용 회로 차단기, 800F 22mm 조작 장치 등을 소개합니다.

실제 적용 시에는 제품군 이름뿐 아니라 세부 모델과 필요한 인터페이스의 호환 여부를 확인해야 합니다.

이런 현장에서 검토해 보세요

• 제어반 제작 시 배선 작업 시간을 줄이고 싶은 장비 제조사

• 신규 생산라인의 제어반을 간결하게 설계하려는 기업

• 제어반 내부 공간과 케이블 구성을 개선하려는 담당자

• 장치 상태와 진단 정보를 활용해 유지보수를 개선하려는 현장

• 향후 설비 확장을 고려해 연결 구조를 검토 중인 기업

EtherNet/IP 인캐비닛 솔루션은 제어반의 연결 방식을 개선하면서 설계, 제작, 운영 단계의 작업 부담을 함께 줄이고자 할 때 검토할 수 있습니다.

우리 설비에 적용할 수 있을까요?

도입을 검토할 때는 현재 사용 중인 장치와 제어 시스템, 필요한 연결 수, 제어반 내부 배치 등을 함께 살펴봐야 합니다.

위너스오토메이션에 현재 구성 또는 신규 설계 계획을 알려주세요. 적용 가능한 장치와 필요한 구성 요소를 확인하고, 현장에 맞는 도입 방향을 함께 검토하겠습니다.

상담 시 아래 정보를 전달해 주시면 보다 구체적인 검토에 도움이 됩니다.

• 신규 제어반 구축 또는 기존 설비 개선 여부

• 사용 중인 PLC와 주요 장치의 모델명

• 연결할 장치의 종류와 수량

• 제어반 도면 또는 예상 배치

• 개선하고 싶은 배선·공간·유지보수 과제

복잡한 제어반 배선, 이제 연결 방식부터 검토해 보세요.
