[ProSoft] EtherNet/IP와 Modbus TCP를 잇는 통신 가이드: PLX32-EIP-MBTCP 설정법

로크웰 오토메이션 공식 대리점, 위너스오토메이션이 알려주는 효율적인 통신 통합

안녕하세요. 위너스오토메이션입니다.

산업 현장의 스마트 팩토리화가 진행됨에 따라, 서로 다른 통신 프로토콜을 사용하는 장비 간의 데이터 통합이 무엇보다 중요해졌습니다. 로크웰 오토메이션(Rockwell Automation)의 공식 대리점인 위너스오토메이션은 고객사의 원활한 시스템 구축을 위해 고성능 게이트웨이 솔루션을 제공하고 있습니다.

오늘은 PLC 환경(EtherNet/IP)과 다양한 범용 장비(Modbus TCP)를 완벽하게 연결해 주는 [ProSoft] PLX32-EIP-MBTCP 게이트웨이의 개념과 설정 방법을 상세히 안내해 드립니다.

PLX32-EIP-MBTCP: 왜 산업 현장의 '필수 통역사'인가?

1. 서로 다른 언어를 하나로 묶는 개념 이해

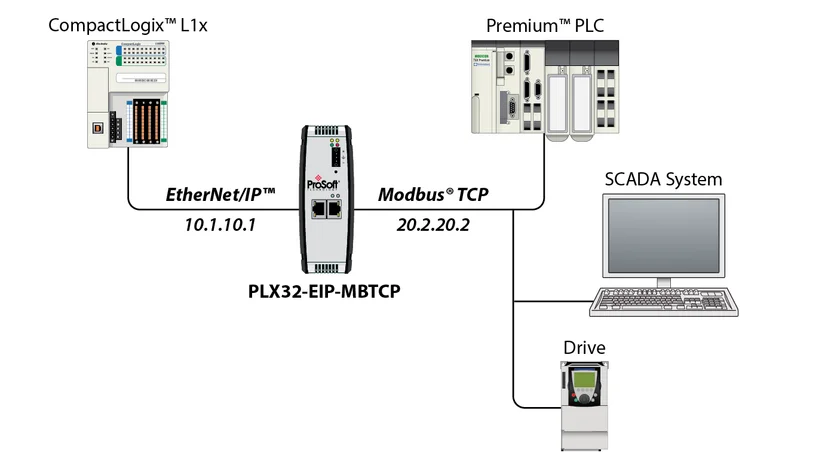

사람 간의 언어가 다르면 통역사가 필요하듯, 장비도 마찬가지입니다. 로크웰 PLC(EtherNet/IP 사용)가 온도 조절기, 유량계, 인버터(Modbus TCP 사용)와 대화하기 위해서는 '게이트웨이'라는 통역사가 필수적입니다. PLX32-EIP-MBTCP는 이 두 프로토콜 사이에서 실시간 데이터 번역을 수행하여 시스템 통합 비용을 획기적으로 낮춰줍니다.

2. 하드웨어 구성의 특징

이 장비는 물리적으로 분리된 두 개의 이더넷 포트를 제공합니다.

• ETH1 포트: 로크웰 PLC 및 EtherNet/IP 네트워크 전용 (기본 IP: 192.168.0.250)

• ETH2 포트: Modbus TCP 장비 네트워크 전용 (기본 IP: 192.168.1.250) 포트가 분리되어 있어 데이터 간섭을 방지하고 네트워크 보안 및 관리 효율성을 극대화할 수 있습니다.

[ProSoft] Configuration Builder를 활용한 핵심 설정 단계

1. 프로젝트 생성 및 데이터 매핑

가장 먼저 ProSoft Configuration Builder에서 PLX32-EIP-MBTCP 모델을 선택합니다. 이후 'EIP Class 1 Connection' 설정을 통해 PLC 태그와 게이트웨이 내부 주소를 1:1로 매핑합니다. 영상 가이드에 따르면, 인풋/아웃풋 데이터 주소를 지정함으로써 수천 개의 데이터를 오차 없이 주고받을 수 있습니다.

2. Modbus 클라이언트 및 안정성 최적화

PLX32는 최대 10개의 독립적인 Modbus 클라이언트 채널을 지원합니다. 이는 한 대의 게이트웨이로 각기 다른 IP를 가진 10대의 장비를 동시에 제어할 수 있음을 의미합니다. 또한, Retry Count와 Response Timeout 설정을 통해 통신 노이즈가 있는 환경에서도 데이터 유실을 방지합니다.

자세한 내용은 아래 영상에서 확인 가능합니다.

위너스오토메이션과 함께하는 성공적인 자동화 파트너십

단순히 장비를 연결하는 것을 넘어, 현장의 데이터를 얼마나 안정적으로 관리하느냐가 제조 경쟁력의 핵심입니다. 위너스오토메이션은 로크웰 오토메이션의 공식 대리점이자 자동화 솔루션 전문 기업으로서, 고객사의 생산 현장에 최적화된 시스템 통합을 지원합니다.

당사는 풍부한 현장 경험을 가진 기술 인력을 바탕으로 제품 공급부터 시운전 기술 지원까지 토탈 솔루션을 제공하고 있습니다. 지금 바로 위너스오토메이션 공식 홈페이지를 방문하여 최신 자동화 제품 정보와 다양한 기술 자료를 확인해 보세요.

👉 위너스오토메이션 공식 홈페이지 바로가기

▣ 자주 묻는 질문 (FAQ)

Q1.위너스오토메이션(로크웰 오토메이션 공식 대리점) 을 통해 제품을 구매하면 어떤 장점이 있나요?

위너스오토메이션은 정품 공급은 물론, 현장 맞춤형 기술 컨설팅과 신속한 기술 지원을 제공합니다.

Q2. 한 대의 게이트웨이에 몇 대의 Modbus 장비까지 연결 가능한가요?

영상에서 확인되듯이 최대 10개의 독립 채널을 지원하므로, 서로 다른 IP를 가진 10대의 슬레이브 장비와 개별 통신이 가능합니다.

Q3. 데이터 값이 실제와 다르게 깨져서 보이는데 어떻게 해결하나요?

장비 간의 바이트 순서 차이 때문일 수 있습니다. 'Enron Daniels' 옵션을 확인하거나 'Swap Code'를 조정하여 데이터 비트 순서를 맞추면 정상적으로 값을 확인할 수 있습니다.

Q4. 구체적인 기술 문의는 어디로 하면 되나요?

위너스오토메이션 홈페이지 내 문의 게시판이나 카카오톡 채널로 연락 주시면, 위너스오토메이션의 전문 엔지니어가 기술 상담 및 설정 가이드를 상세히 안내해 드리겠습니다.
