[위너스칼럼] GuardLogix는 Parter 모듈 없이 사용 시 SIL-2까지 지원이 된다? 원래 ControlLogix 만으로도 SIL-2까지는 구현할 수 있는거 아닌가요?

​

안녕하세요. 위너스오토메이션 입니다.

이번 칼럼의 주제는 [GuardLogix는 Parter 모듈 없이 사용하면 SIL-2까지 지원이 된다고 하는데 원래 ControlLogix 만으로도 SIL-2까지는 구현할 수 있는 거 아닌가요? ] 라는 주제로 여러분들께 설명드리겠습니다!

​

ControlLogix 시스템만으로도 SIL 2(안전 무결성 레벨 2)까지 구현할 수는 있지만, GuardLogix 시스템을 사용하는 이유는 주로 안전 기능을 강화하기 위해서입니다.

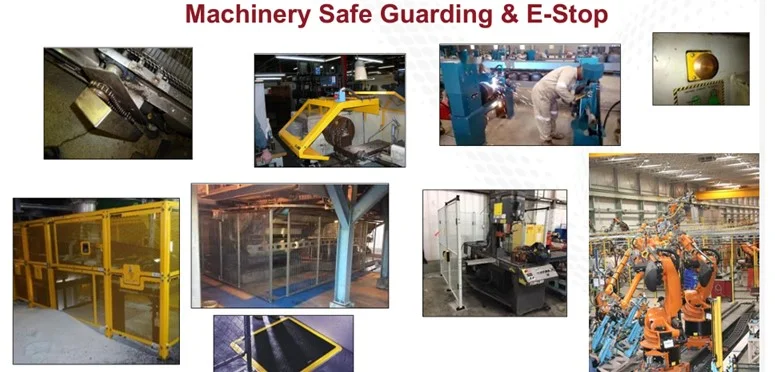

적용 영역(산업과 어플리케이션)이 다릅니다. IEC-62061(혹은 IOS-13849-1)이 적용되는 Machine Safety(예를 들면 자동차 공장) 분야에는 GuardLogix나 CompactGuard(5069-L3xxxxS2)를 사용해서 해당 규정에서 요구하는 기능을 만족시킬 수 있습니다. Machine Safety는 동작하는 기계에 사람이 다치는 것을 방지하기 위해서 위험한 상황에서 바로 정지시키는 기능을 주로 구현합니다.

​

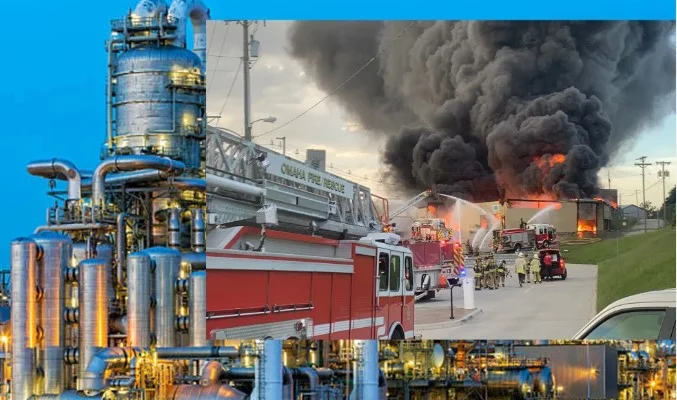

IEC-61511 이 적용되는 Process Safety(예를 들면 석유화학 공장) 분야에는 ControlLogix로 SIL-2를 구현할 수 있습니다. Process Safety는 화학 제품의 폭발 같은 위험한 상황을 방지하기 위해 밸브를 닫거나 여는 기능을 주로 구현합니다.

​

Machine Safety 분야에서 SIL-3가 요구된다면 GuardLogix를 Partner와 함께 사용하거나 CompactGuard(5069-L3xxxxS3)를 사용해야 합니다.

ISO에서 요구하는 PLd 등급은 IEC의 SIL-2 등급과 같고, PLe 등급은 SIL-3 와 같다고 보면 됩니다.

그리고 중요한 것은 제어기가 SIL-3 등급을 만족해도 센서와 액추에이터 역시 SIL-3 등급을 만족해야 전체 안전 시스템이 SIL-3 등급이 됩니다. 제어기의 등급만 만족하도록 설계했다가 최종 검수에서 인증에 실패한 사례가 예전에 많았습니다.
