ICT QuickStick 100 Motor와 Node Controller(NC-S) RS-422 통신 케이블 제작 방법
안녕하세요.
Rockwell Automation 공식 공인 대리점,
위너스오토메이션(Winners Automation)입니다.
이번 포스팅에서는
QuickStick 100 Motor와 Node Controller(NC-S)를 연결하는 RS-422 케이블을 직접 제작하는 방법을
영상과 함께 쉽게 설명해 드립니다.
이 과정은 실제 현장에서 자주 사용되는 방법이며,
처음 접하시는 분도 따라 할 수 있을 정도로 간단하게 구성했습니다.
🧭 어떤 장비를 연결하는 케이블인지 이해해볼까요?
RS-422 케이블은
NC-S(Node Controller) ↔ QuickStick 100 Motor 간
통신(데이터 전달)을 위해 사용됩니다.
이 두 장비는 포트(커넥터) 형태가 다르기 때문에
맞는 커넥터로 케이블을 ‘제작’해야 합니다.

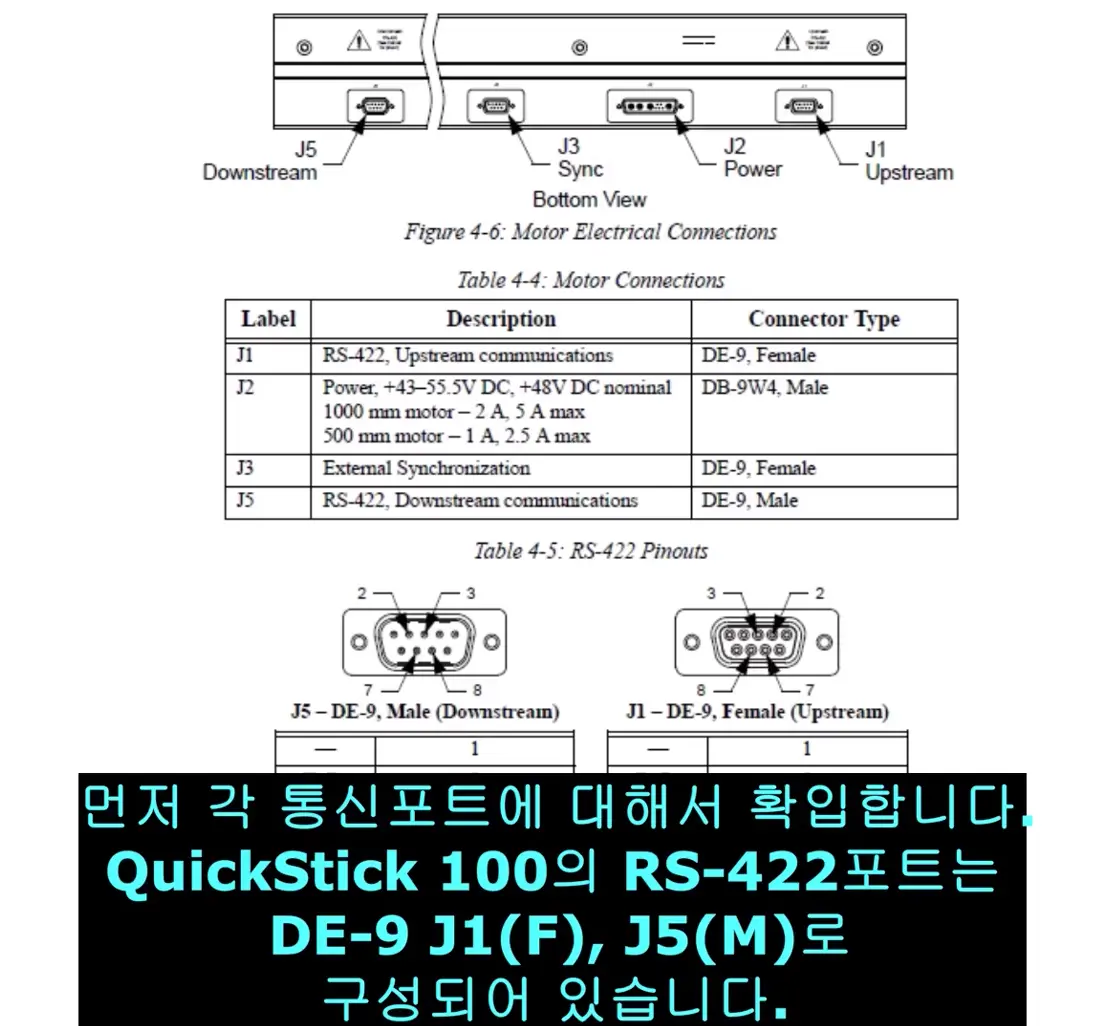

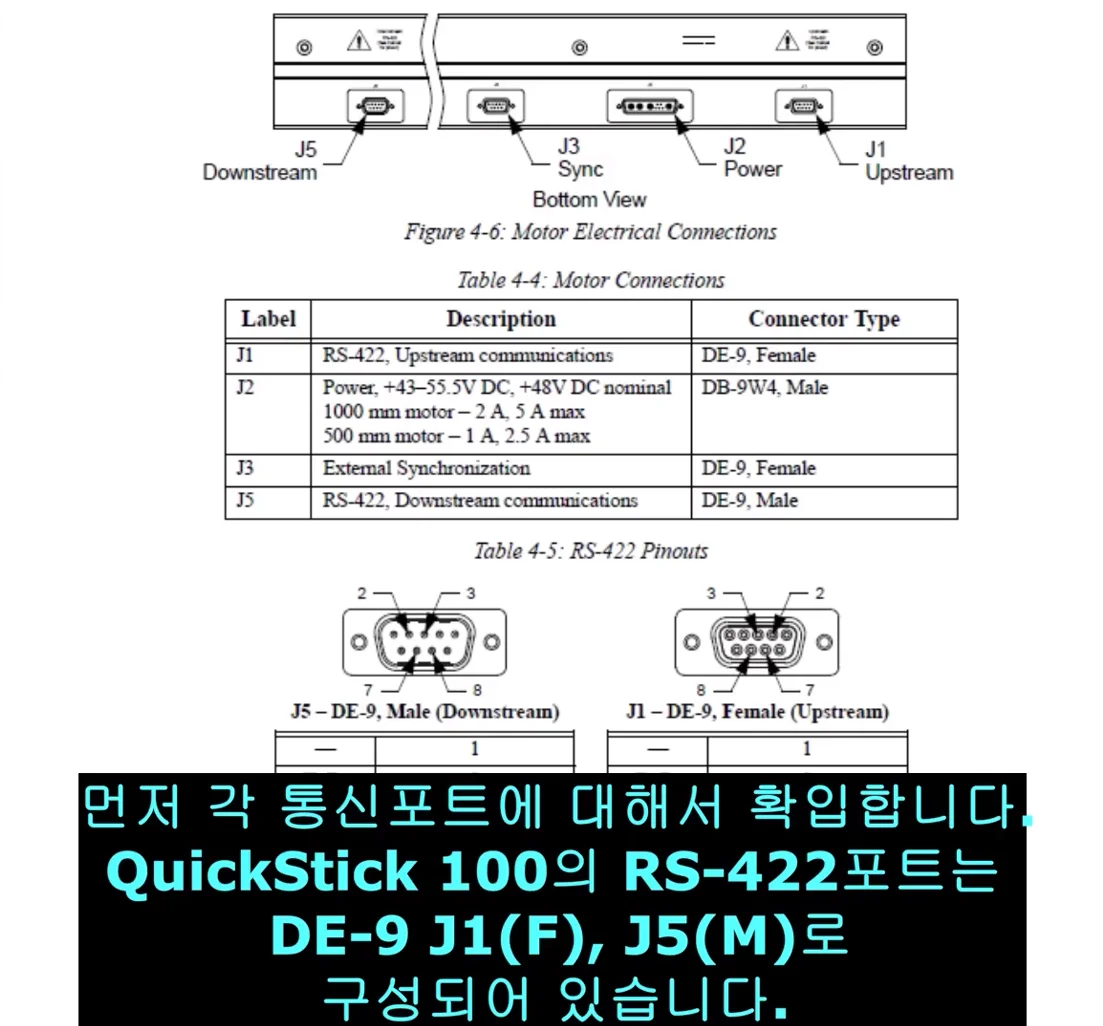

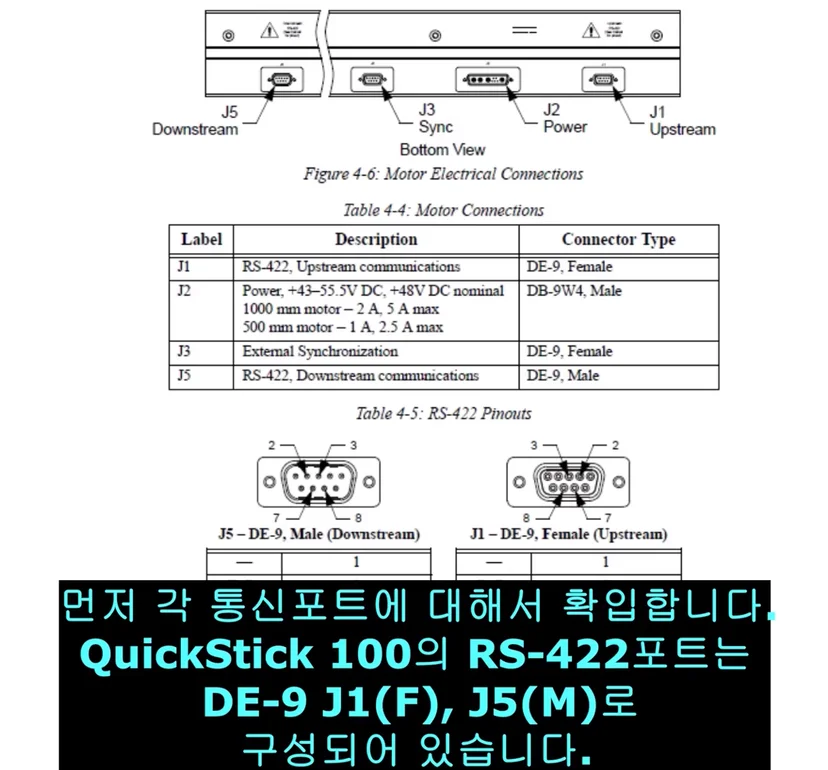

✔ QuickStick 100 Motor 포트
J1: DE-9 Female (Upstream)
J5: DE-9 Male (Downstream)
→ 즉, Motor 쪽은 DE-9 (일명 9핀 커넥터) 타입을 사용합니다.
✔ NC-S(Node Controller) 포트
M8 Mini 4-pin Male × 8개
→ NC-S는 작은 원형 M8 4핀 커넥터를 사용합니다.
✨ 이 둘을 연결하기 위해

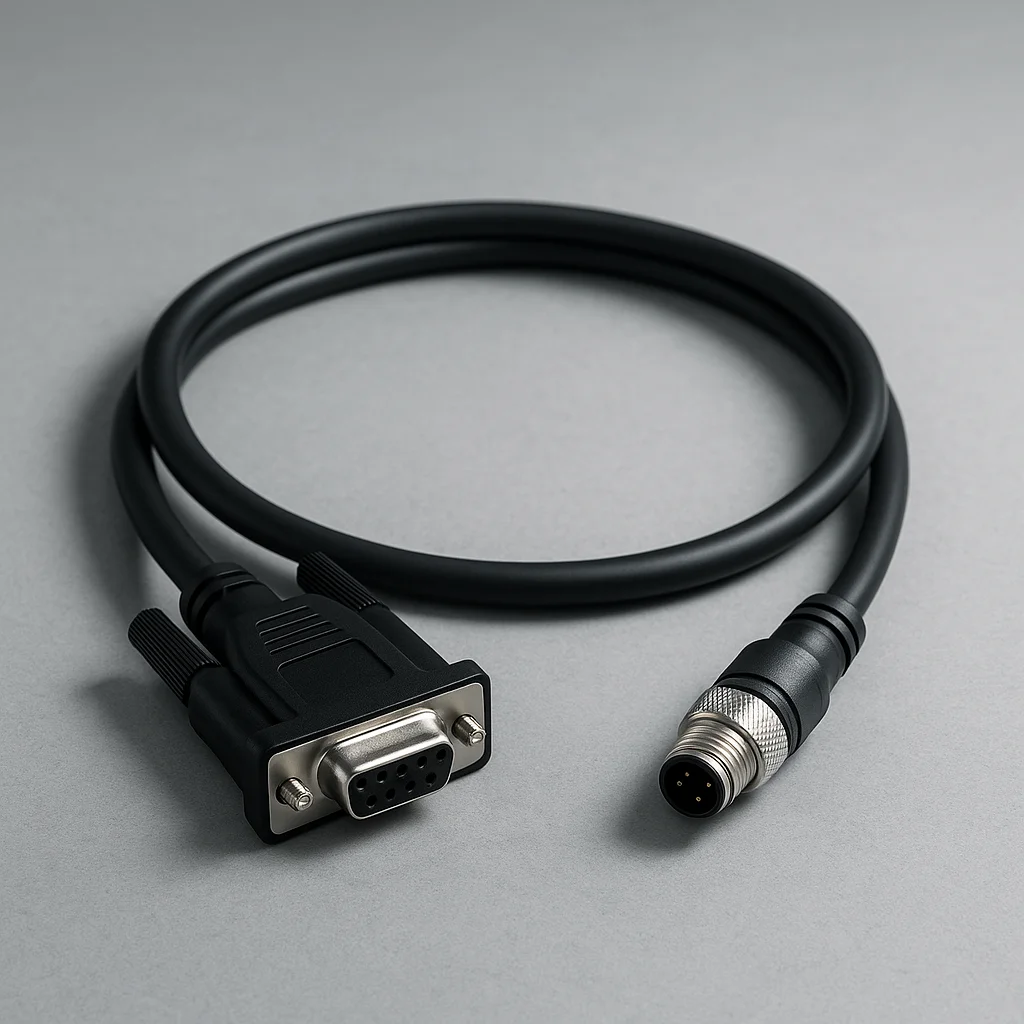

“DE-9 ↔ M8 4pin RS-422 케이블”을 직접 제작해야 합니다.
🔌케이블 제작에 필요한 준비물
영상에서 제시된 것처럼 아래 구성품이 필요합니다.
🟦 준비 목록
DE-9 커넥터(하우징 포함)
M8 Mini 4-pin Male 커넥터
Shielded Twisted Pair(STP) 케이블
케이블 스트리퍼
납땜 인두
납땜용 납(Solder)
열수축 튜브
멀티미터(연결 확인용)

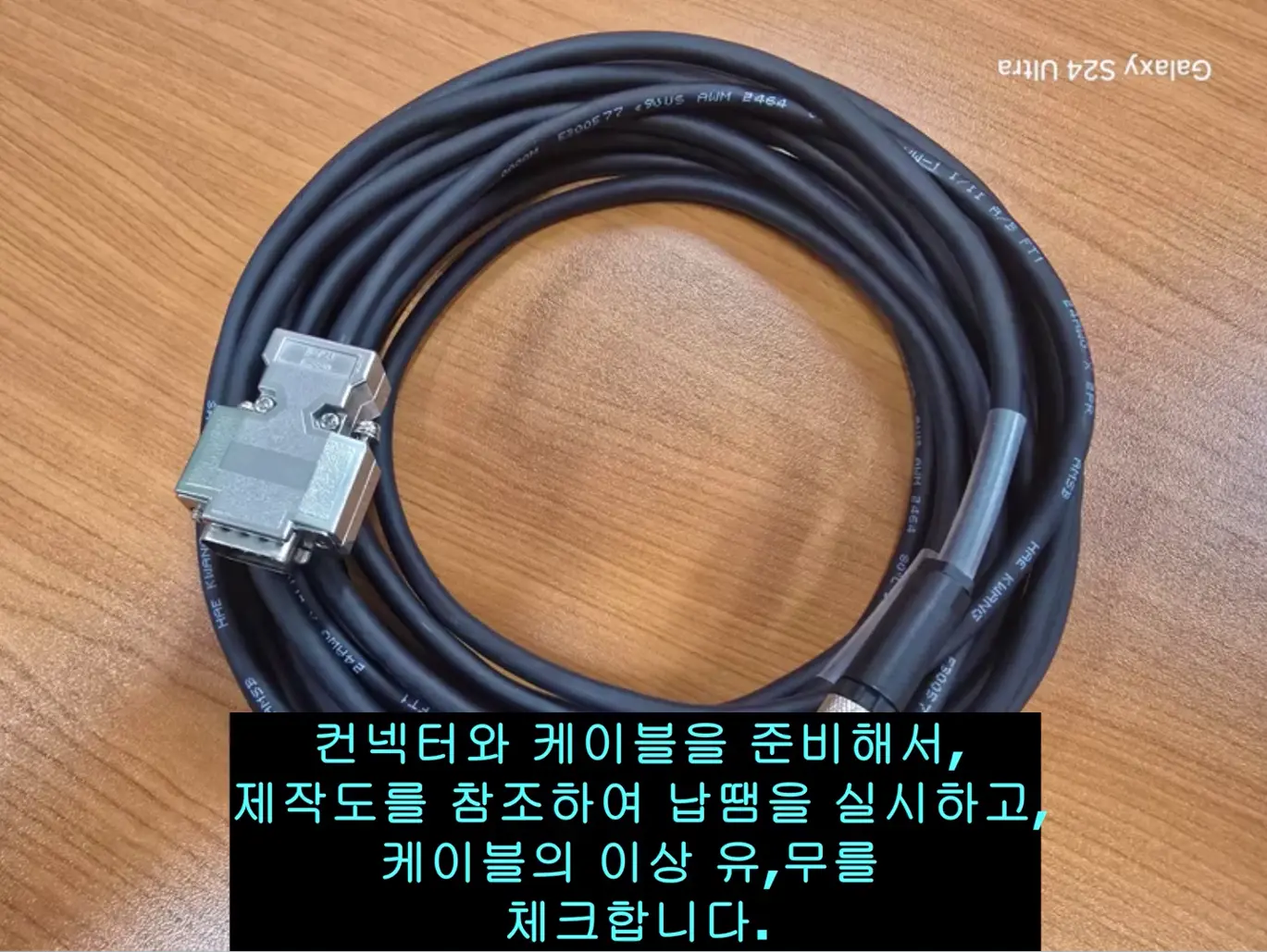

자세한 제작 방법은 유튜브 영상을 참고해주세요!
📹 영상 바로가기
🎯 정리: 왜 직접 제작해야 할까?
QuickStick 라인의 특징은
고속·고정밀 이동입니다.
따라서 장비 간 통신 품질이 매우 중요하며,
제작 케이블의 정확한 결선이
라인 오류 및 다운 타임을 줄이는 핵심 요소입니다.
QuickStick은 고속·고정밀 이동을 특징으로 하는 스마트 컨베이어입니다.
따라서 통신 품질이 전체 라인의 안정성에 직접적인 영향을 줍니다.
✔ 올바른 핀 결선
✔ 정확한 납땜
✔ 신호쌍 쉴드 처리
✔ 튼튼한 외관 마감
이 4가지 요소가
‘라인 정지 없는 안정적인 Smart Conveyor’의 핵심입니다.
❓FAQ
Q1. NC-S와 QuickStick Motor를 연결할 때 케이블을 직접 제작해야 하나요?
A. 네. NC-S는 M8 4-pin 포트, QuickStick Motor는 DE-9 포트를 사용하기 때문에
두 장비를 직접 연결하려면 DE-9 ↔ M8 4pin RS-422 케이블을 제작해야 합니다.
영상에서는 이 과정을 단계별로 안내하며, 핀아웃 매칭·실드 처리·납땜 등이 핵심 요소로 설명됩니다.
Q2. RS-422 케이블을 제작할 때 가장 실수하기 쉬운 부분은 무엇인가요?
A. 가장 많이 발생하는 실수는 핀아웃 오류(역결선)입니다.
Motor(DE-9)의 2·3·7·8번 핀과 NC-S(M8)의 A+/A–/B+/B–는
정확히 짝을 맞춰 연결해야 하며, 한 가닥만 잘못 연결돼도
통신 불량·Motor 무반응·라인 정지 등이 발생할 수 있습니다.
또한 실드 처리 누락도 노이즈 문제를 일으킬 수 있어 주의가 필요합니다.
Q3. 제작한 케이블은 어떻게 테스트하나요?
A. 제작 완료 후에는 멀티미터로 도통 테스트(Continuity Test)를 진행해
단선·역결선·실드 단락 여부를 확인합니다.
테스트가 끝나면
NC-S 포트 연결 →
Motor J1(Upstream) 연결 →
QuickStick 라인 통신 확인
순서로 검증하는 것이 가장 안전합니다.
