[Kinetix 5300] 로크웰 오토메이션 서보 드라이브 Kinetix 5300 초기 셋팅 가이드

안녕하세요. 위너스오토메이션입니다.

스마트 팩토리 내 모션 제어 시스템을 새롭게 구축하거나 장비를 세팅할 때, 서보 드라이브와 모터의 초기 통신 및 파라미터 설정은 로직 설계의 첫 단추이자 가장 중요한 과정입니다.

특히 로크웰 오토메이션(Rockwell Automation)의 Kinetix 5300 시리즈는 강력하고 유연한 모션 제어 성능을 자랑하지만, 처음 접하시는 엔지니어분들께는 하드웨어 구성부터 Studio 5000을 활용한 축(Axis) 설정, 모터 매핑 과정이 다소 복잡하게 느껴지실 수 있습니다.

이러한 현장의 어려움을 덜어드리기 위해, 오늘 포스팅에서는 Kinetix 5300 서보 드라이브(2198-C1004-ERS)와 서보 모터(TLP-A070-020-DKA12)의 초기 세팅 방법을 기초부터 상세히 안내해 드리겠습니다.

하단의 단계별 가이드를 따라 실무에 바로 적용할 수 있는 서보 제어 기본기를 탄탄하게 다져보시길 바랍니다!

Step 1. 하드웨어 구성 및 네트워크 연결 확인

가장 먼저 물리적인 장비 연결 상태와 네트워크 통신이 정상적인지 확인해야 합니다.

• PC, 네트워크 스위치, 컨트롤러(1756-L81E), 통신 모듈(1756-EN2T), Kinetix 5300 서보 드라이브 및 서보 모터가 올바르게 결선되었는지 확인합니다.

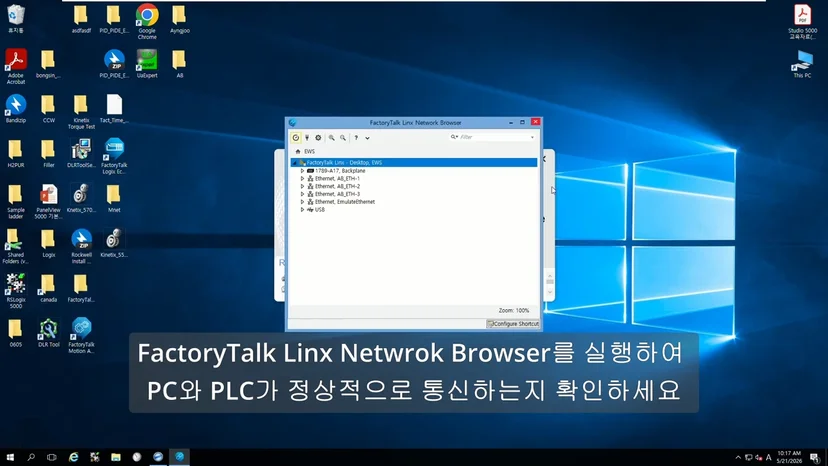

• FactoryTalk Linx Network Browser를 실행하여 PC와 PLC 간의 통신이 정상적으로 이루어지고 있는지, 각 모듈의 IP 어드레스가 제대로 인식되는지 점검합니다.

Step 2. Studio 5000 프로젝트 및 통신 모듈 설정

장비가 확인되었다면, 제어 코드를 작성할 프로젝트를 생성하고 모듈을 세팅합니다.

• Studio 5000을 실행하여 새로운 프로젝트를 구성합니다.

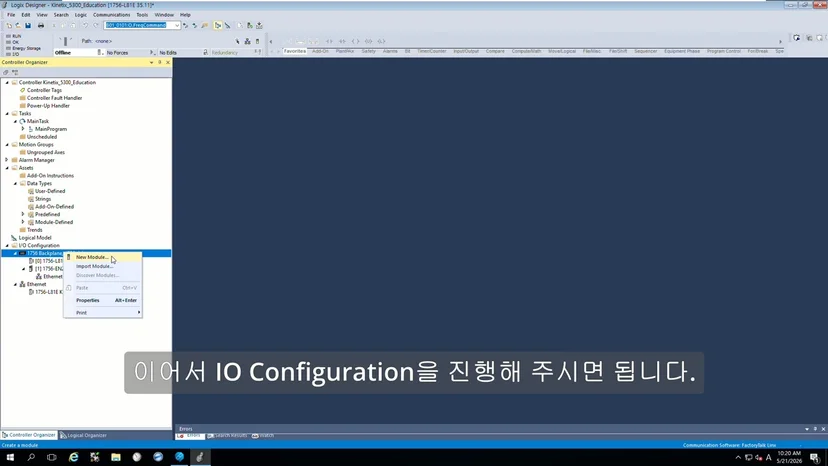

• 좌측 하단 I/O Configuration에서 섀시 순서에 맞게 모듈들을 추가합니다.

• 통신 모듈(1756-EN2T)을 추가하고 이름과 IP 주소를 입력합니다.

• 모듈의 Device Properties에서 버전을 확인한 후, 모션 제어 동기화를 위해 Time Sync Connection 항목을 반드시 체크하여 활성화합니다.

Step 3. 모션 그룹(Motion Group) 및 축(Axis) 구성

서보 모터의 움직임을 제어하기 위한 그룹과 축 태그를 생성합니다.

• Motion Groups 폴더에서 새로운 모션 그룹을 생성합니다.

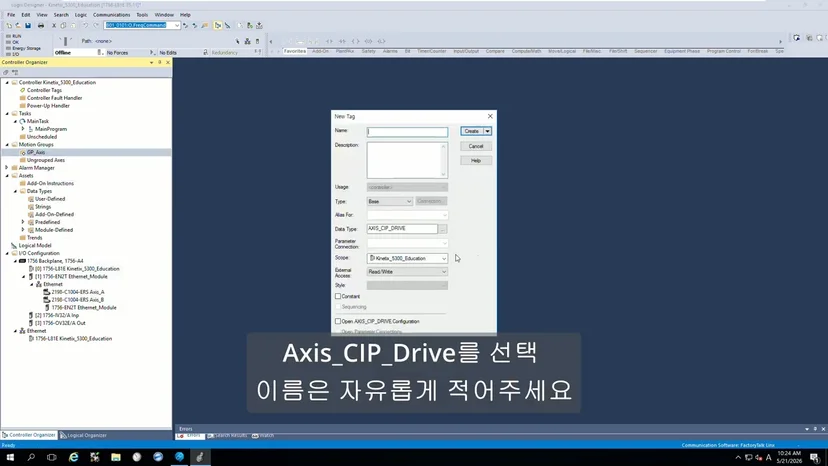

• New Tag를 클릭하여 제어할 축을 생성합니다. 이때 Data Type은 AXIS_CIP_DRIVE로 선택하고 이름은 자유롭게 지정합니다.

• 생성된 축을 앞서 만든 모션 그룹에 할당(Assign)합니다.

Step 4. Kinetix 5300 서보 드라이브 상세 설정

드라이브 모듈을 추가하고, 실제 환경에 맞는 파라미터를 입력합니다.

• I/O Configuration에 Kinetix 5300 서보 드라이브(2198-C1004-ERS)를 추가하고 IP를 설정합니다. 컨트롤러 속성에서 Enable Time Synchronization을 체크해 줍니다.

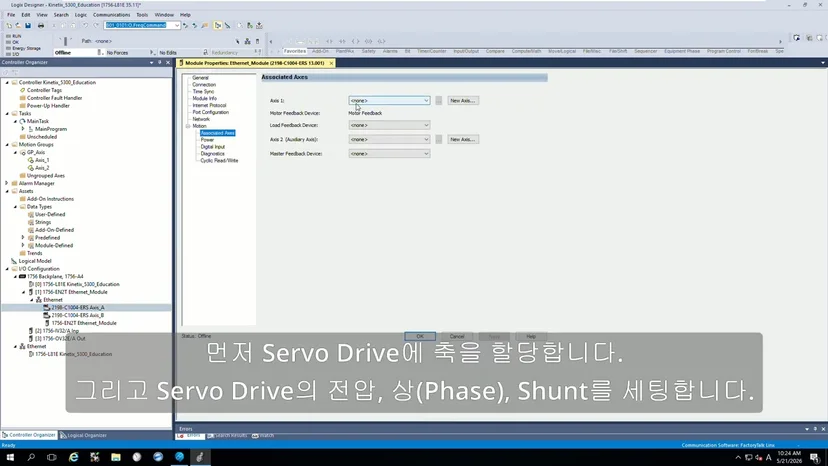

• 드라이브 설정 창을 열어 앞서 생성한 축(Axis)을 드라이브에 할당합니다.

• 장비 사양에 맞게 전압, 상(Phase), Shunt 설정을 세팅합니다.

• [💡 실무 팁] 서보 드라이브의 Digital Input 1은 기본적으로 'Enable'로 설정되어 있어 물리적 입력 신호를 받아야 활성화됩니다. 테스트 환경에서 입력 없이 드라이브를 바로 활성화하려면 해당 기능을 None(끄기)으로 변경해 주세요.

Step 5. 서보 모터 카탈로그 매핑

드라이브가 구동할 서보 모터의 정확한 모델 데이터를 입력합니다.

• 실제 연결된 서보 모터의 명판(Nameplate)을 확인하여 모델명을 파악합니다. (예: TLP-A070-020-DKA12)

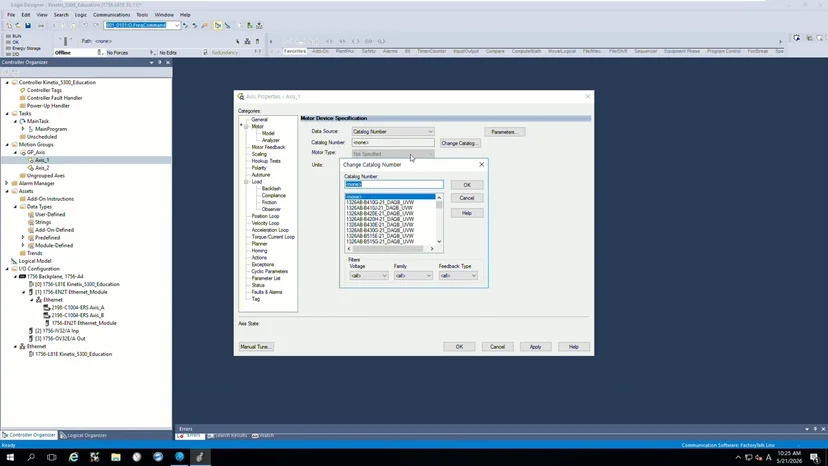

• 드라이브의 Motor 탭으로 이동하여 Data Source를 카탈로그 번호로 선택한 뒤, 명판과 정확히 일치하는 모델 넘버를 검색하여 적용(Apply)합니다.

Step 6. 프로그램 다운로드 및 Fault 초기화 (MAFR)

모든 설정이 끝났다면 프로그램을 컨트롤러에 덮어쓰고 에러 여부를 점검합니다.

• 설정 완료 후 PLC로 프로그램 다운로드(Download)를 진행합니다.

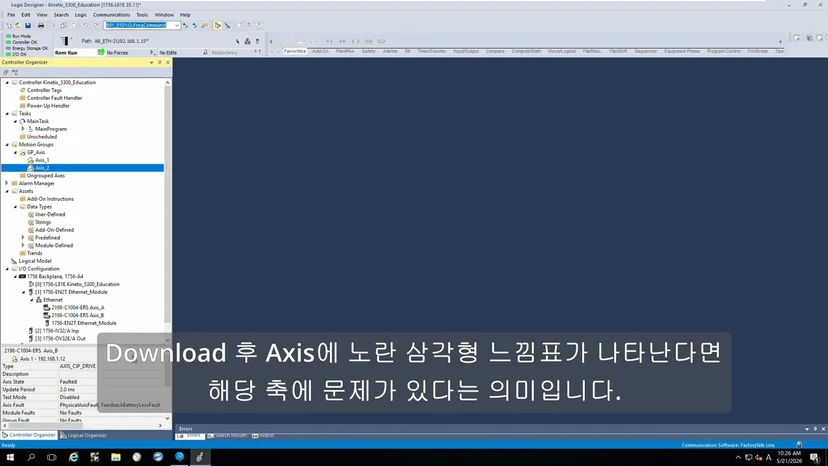

• 만약 축(Axis) 아이콘 옆에 노란색 삼각형 느낌표가 뜬다면 Fault(에러)가 발생했다는 뜻입니다.

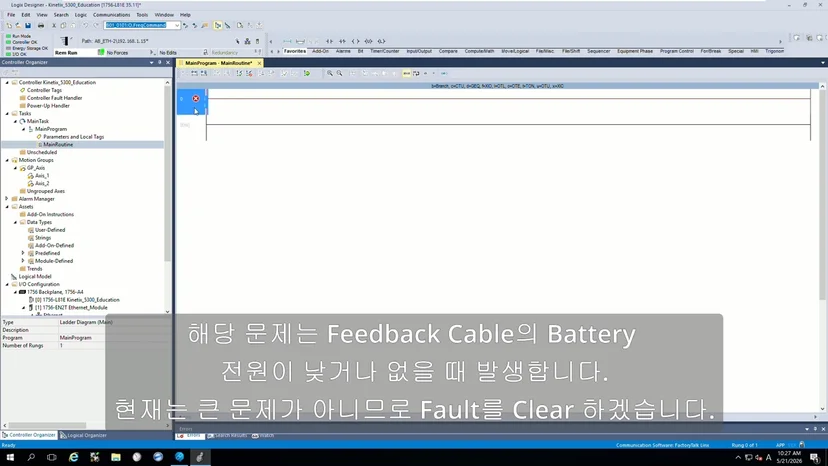

• 내역을 확인해 보면 FeedbackBatteryLoss Fault가 발생할 수 있습니다. 이는 피드백 케이블의 배터리 전원이 낮거나 없을 때 발생하는 흔한 알람으로 큰 문제가 아닙니다.

• 래더 프로그램에서 MAFR (Motion Axis Fault Reset) 명령어를 입력하고 실행시키면 해당 Fault가 정상적으로 클리어(Clear) 됩니다.
