Micro 800 시리즈 Modbus TCP 통신 설정 가이드

Micro 800 시리즈의 Modbus TCP 통신 설정 방법을 위너스오토메이션에서 요약해 드립니다. Master/Slave 환경별 통신 활성화부터 태그 매핑, 파라미터 세팅까지! 실무 엔지니어를 위한 단계별 핵심 흐름과 가이드 영상을 지금 바로 확인하세요."

위너스오토메이션

Jun 25, 2026

Contents

1. Master 통신 설정 핵심 요약 2. Slave 통신 설정 핵심 요약 💡 자주 묻는 질문 (FAQ)👉 더 스마트한 제어 환경을 만들고 싶으신가요?

안녕하세요. 로크웰 오토메이션 공식 대리점 위너스오토메이션입니다.

소규모 제어 시스템과 독립형 장비에 널리 쓰이는 Micro 800 시리즈 컨트롤러는 유연한 네트워크 구성 옵션을 제공합니다. 그중에서도 타사 장비 혹은 상위 시스템과의 원활한 연동을 위한 Modbus TCP 설정은 현장 실무에서 가장 빈번하게 요구되는 중요 작업 중 하나입니다.

이번 포스팅에서는 CCW(Connected Components Workbench) 소프트웨어를 활용한 Micro 850 컨트롤러의 Modbus TCP 통신 설정(Master/Slave) 핵심 흐름을 요약해 드립니다.

📌 주의: 본 포스팅은 설정 과정의 전체적인 이해를 돕기 위한 요약본입니다. 명령어 블록에 입력해야 하는 정확한 파라미터 값과 상세한 세팅 방법은 반드시 하단의 튜토리얼 영상을 통해 확인해 주시기 바랍니다.

1. Master 통신 설정 핵심 요약

Master 장비로서 통신을 주도하기 위한 주요 설정 단계는 다음과 같습니다.

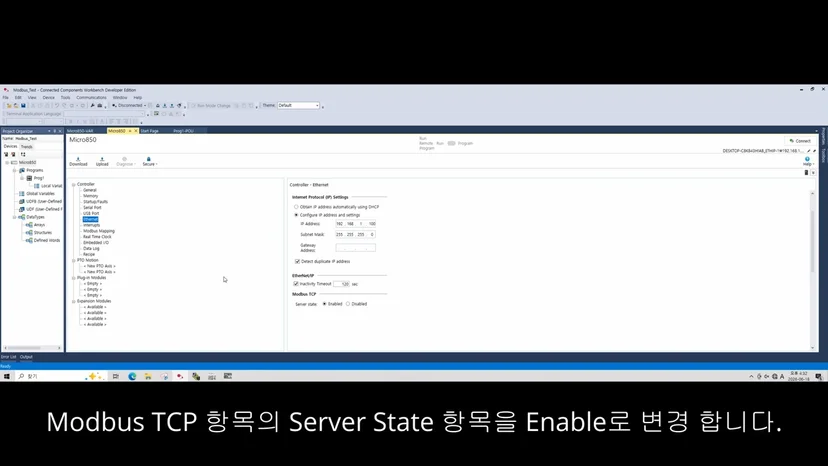

Step 1. Ethernet 모듈 설정: 컨트롤러 속성창에서 Modbus TCP 서버 상태를 활성화(Enable)합니다.

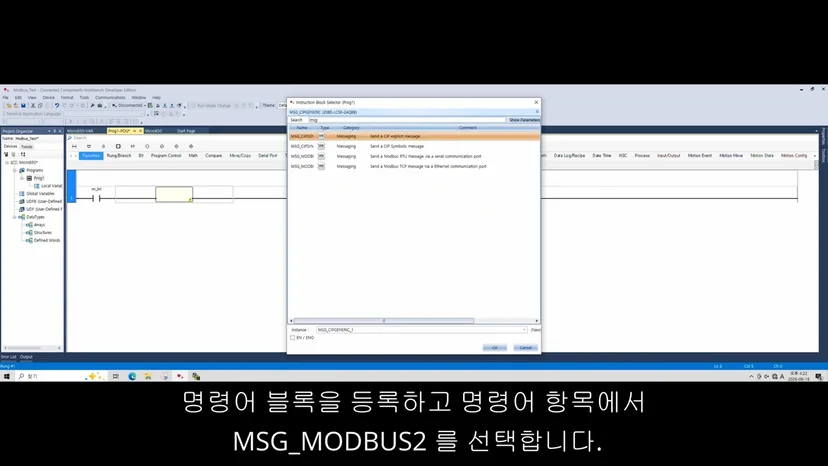

Step 2. 명령어 및 태그 등록: 래더 프로그램에 Modbus 통신 전용 명령어(MSG_MODBUS2)를 추가합니다. 이후 통신 제어에 필요한 5가지 핵심 태그(Cancel, Error, LocalCfg, TargetCfg, LocalAddr)를 각 데이터 타입에 맞게 생성하여 명령어 블록에 매핑합니다.
Step 3. 세부 파라미터 세팅: 생성한 태그에 상대 장비의 IP, TCP 포트, 업데이트 주기, 타임아웃 등 통신에 필요한 세부 조건들을 정의합니다.
Step 4. 다운로드 및 테스트: 설정 완료 후 PLC에 프로그램을 덮어쓰고 정상적으로 데이터를 주고받는지 점검합니다.

📺 [가이드 영상 시청 포인트] 어떤 항목에 어떤 데이터 타입을 넣어야 하는지 헷갈리시나요? 5가지 핵심 태그의 정확한 데이터 타입과 세부 파라미터 입력 수치는 가이드 영상을 재생하여 그대로 따라 해보세요!

2. Slave 통신 설정 핵심 요약

데이터를 응답하는 Slave로 구성할 때의 흐름은 상대적으로 간단합니다.

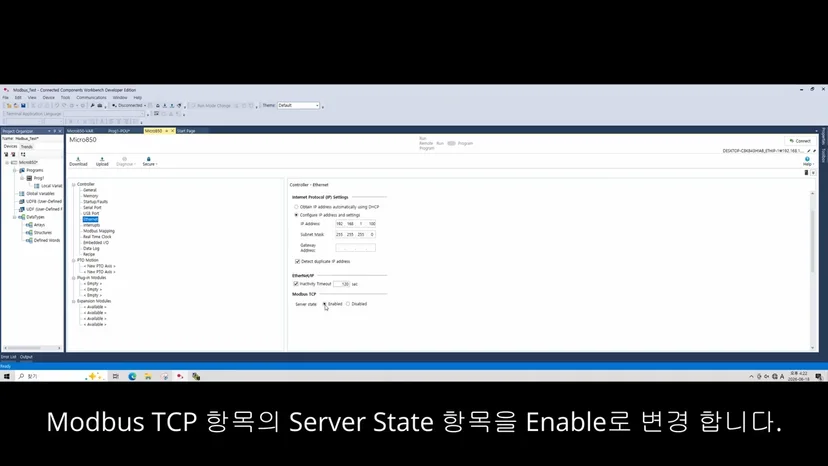

Step 1. Ethernet 통신 활성화: Master 설정과 동일하게 컨트롤러 속성에서 Modbus TCP 서버 상태를 활성화합니다.

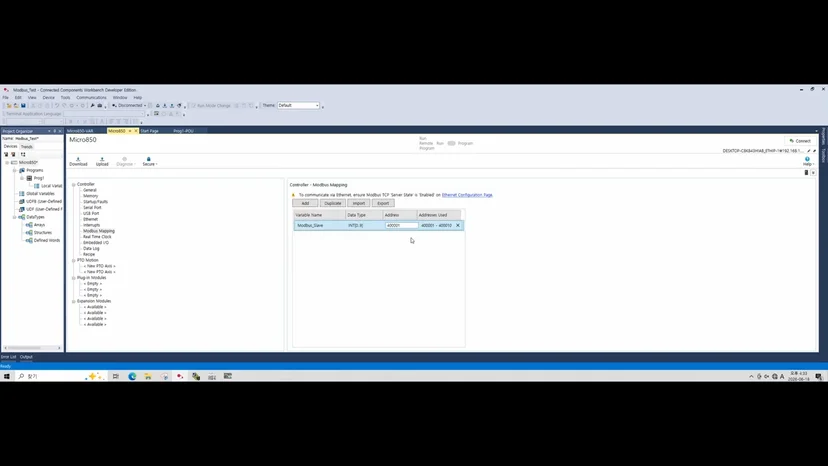

Step 2. Modbus 주소 매핑: 통신을 주고받을 Modbus 시작 주소 대역과 이를 제어할 내부 태그(배열 형태 등)를 엮어주는 매핑 작업을 진행합니다.
Step 3. 프로그램 다운로드 및 테스트: 설정 완료 후 프로그램을 다운로드하고 Master 장비의 신호에 정상적으로 응답하는지 확인합니다.

📺 [가이드 영상 시청 포인트] Modbus Mapping 창을 열고 주소와 배열 태그를 등록하는 직관적인 과정은 영상의 Slave 설정 파트에서 바로 확인하실 수 있습니다.

💡 자주 묻는 질문 (FAQ)

Q1. Modbus TCP 통신이 연결되지 않을 때 가장 먼저 무엇을 확인해야 하나요? A. 가장 기본적이면서도 자주 누락되는 부분은 IP 주소와 포트 설정입니다. 상대 장비(Target)의 IP 주소가 정확히 입력되었는지, TCP 기본 포트(일반적으로 502)가 올바르게 설정되었는지 확인해 주세요. 또한 컨트롤러에서 'Server State'가 반드시 'Enable'로 되어 있어야 합니다.

Q2. Micro 800 컨트롤러는 타사 장비와도 Modbus TCP 통신이 가능한가요? A. 네, 가능합니다. Modbus TCP는 산업 표준 통신 프로토콜이므로, 로크웰 오토메이션 제품뿐만 아니라 표준 Modbus TCP를 지원하는 타사의 PLC, HMI, 인버터 등 다양한 디바이스와 완벽하게 연동할 수 있습니다.

👉 더 스마트한 제어 환경을 만들고 싶으신가요?

👉 오늘 다룬 내용 외에 추가적인 실무 팁이 궁금하신가요? 상담 문의 및 자세한 정보는 아래 홈페이지를 통해 확인해 주세요.

👉 더 자세한 정보와 기술 지원은 위너스오토메이션 공식 홈페이지에서 확인하세요! 👉 설정 방법을 직접 보고 싶다면 가이드 영상을 참고하세요.

본 가이드는 유튜브 채널 [위너스오토메이션 WinnersAutomation]의 'Micro 800 Modbus TCP 설정 방법' 영상을 바탕으로 작성되었습니다.
