오늘은 Micro850 PLC 초기 셋업 방법 쉽게 따라하기 및 위너스오토메이션
유튜브를 여러분께 소개하고자 합니다.

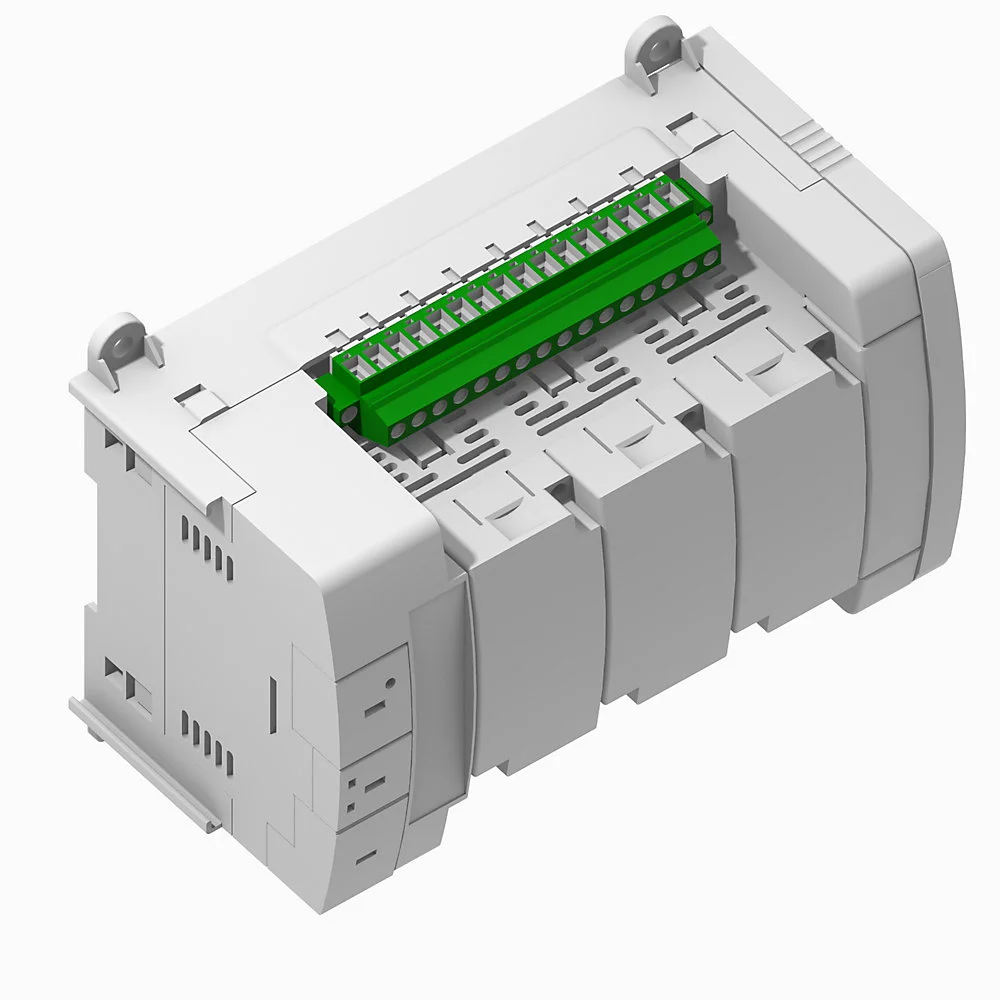

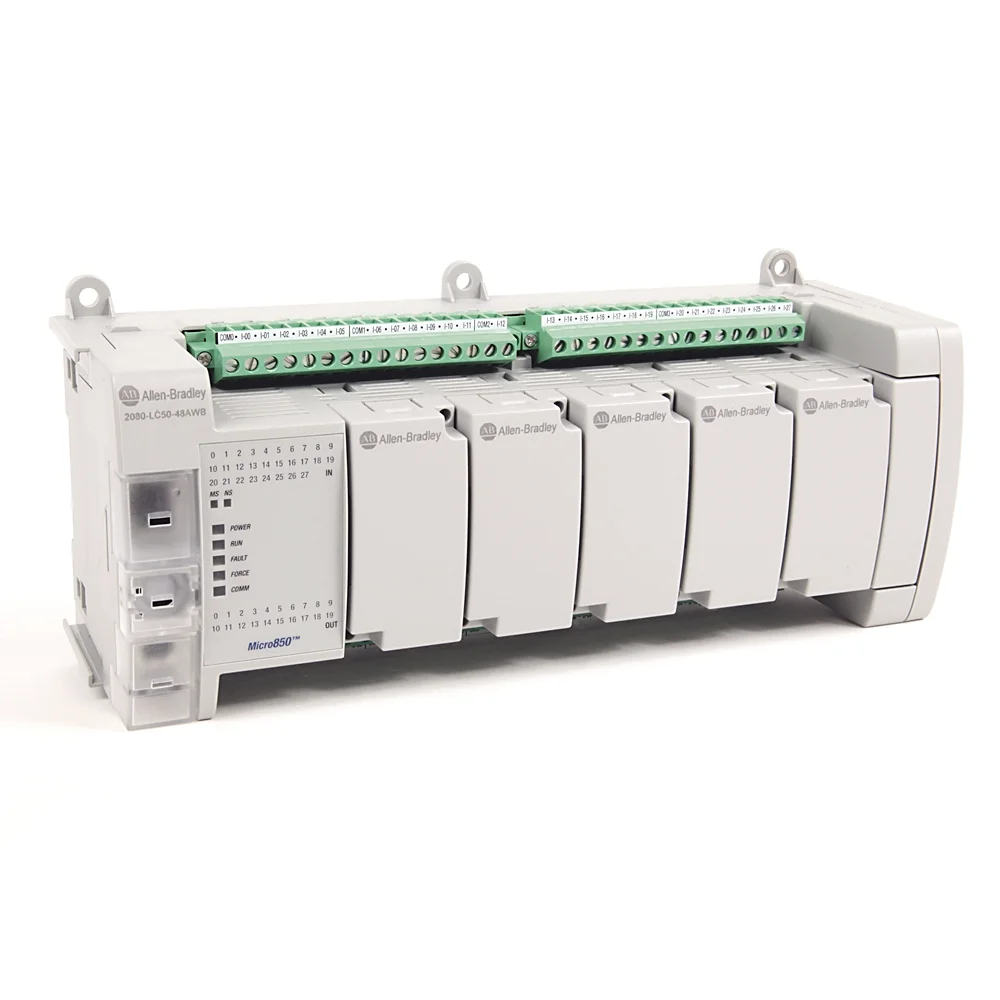

Micro850 PLC란?
Micro850은 Rockwell Automation의 Micro800 시리즈 중 중급 제어를 담당하는 소형 PLC(Programmable Logic Controller)입니다.
간단한 장비 제어부터 네트워크 기반의 설비 제어까지 대응할 수 있는 유연성이 특징입니다.
📌 기본 사양 요약
24V DC 전원
디지털 I/O 기본 탑재 (확장 가능)
Ethernet / USB / Serial 통신 지원
프로그래밍 툴: Connected Components Workbench(CCW)
✅ PLC란?
Programmable Logic Controller의 약자로, 센서/스위치 등의 입력값을 처리하여 모터나 출력기기 등을 제어하는 산업 자동화의 핵심 장비입니다.
🔧 Micro850 PLC 초기 셋업 절차
이제 실제 PLC를 연결하고 설정하는 과정을 5단계로 나눠서 설명드리겠습니다.
🔌 ① 전원 연결
Micro850은 24V DC 전원을 사용합니다.
터미널 블록에 +24V / 0V(GND) 를 정확히 연결
전원이 정상 공급되면 전면 LED가 점등됩니다.

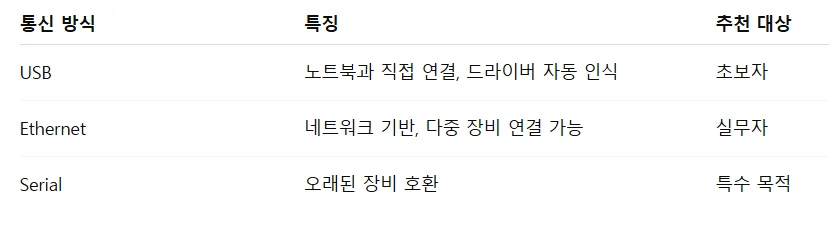

🧩 ② 통신 방식 선택
Micro850은 USB, Ethernet, Serial(RS-232/485) 세 가지 통신 방식을 지원합니다.
※ 대부분의 입문자에게는 USB 방식이 가장 쉽습니다.
💻 ③ Connected Components Workbench 설치 및 연결
Connected Components Workbench (CCW)는 Rockwell에서 제공하는 무료 PLC 프로그래밍 툴입니다.
설치 후 “Discover Devices” 기능으로 PLC 자동 검색
연결 성공 시, 장치의 상태와 펌웨어 정보를 확인할 수 있습니다.
✍ ④ 래더 프로그램 작성
디지털 입력/출력 시퀀스를 위한 간단한 래더 로직 작성
예: XIC(접점), OTE(코일), TON(타이머), CTU(카운터)
CCW에서는 블록형 그래픽 래더 로직으로 초보자도 쉽게 구성할 수 있습니다.
📤 ⑤ 다운로드 및 실행
작성한 프로그램을 “Download to Controller” 버튼으로 전송
컨트롤러 모드를 “RUN” 상태로 전환
디지털 입력/출력 상태 LED 확인

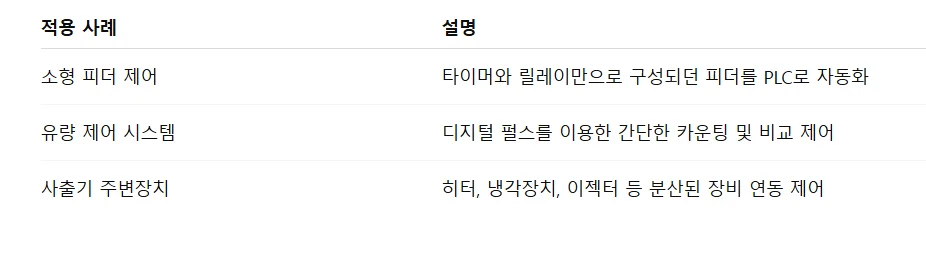

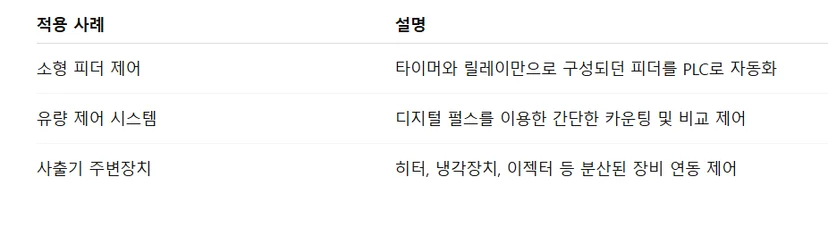

🧪 활용 사례: Micro850은 어디에 쓰일까?
🧠 결론: PLC 입문, Micro850으로 시작하세요
Micro850 PLC는 가격, 크기, 기능에서 자동화 입문자에게 가장 적합한 Rockwell 제품군입니다.
특히 USB 연결과 CCW 툴을 활용하면 하드웨어/소프트웨어 구성이 단순하여
전기 초보자도 실습하기 매우 용이합니다.
처음 접속과 래더 로직만 익히면
현장에서 직접 제어 시스템을 구현할 수 있는 실력이 생깁니다.
🎬 유튜브 영상으로 따라 하기
📺 위 내용을 영상으로 정리한 튜토리얼도 함께 제공됩니다!
아래 링크에서 Micro850 연결 및 설정 과정을 영상으로 쉽게 따라해보세요.
