[Motion Analyzer] 서보 모터 및 드라이브 선택을 위한 필수 툴 사용법 가이드

📢 Motion Analyzer란?

Motion Analyzer는 Rockwell Automation에서 제공하는

서보 시스템 설계 및 제품 선정 소프트웨어 툴입니다.

기계적인 부하 조건, 사이클 타임, 감속비 등의 정보를 입력하면

모터/드라이브 시스템의 요구 사양을 자동으로 계산하고

그에 적합한 서보 모터, 드라이브, 기구 구성요소를 추천해주는 전문 해석 도구입니다.

✅ 모터가 부족하면 오작동,

✅ 드라이브가 과하면 오버스펙 & 비용 증가

→ Motion Analyzer가 정확한 중심값을 찾아줍니다.

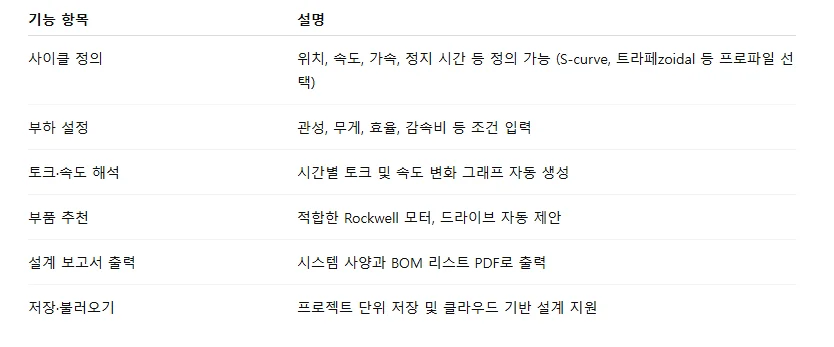

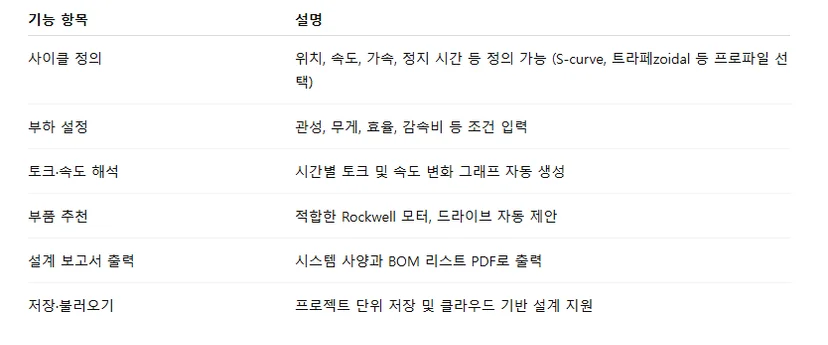

✅ Motion Analyzer 주요 기능 요약

📌 사용 가능한 장비 시리즈:

• Kinetix 5100, Kinetix 5700, Kinetix 5300 등

• MP-Series, TL-Series, VPL 등 Rockwell 서보 모터군

💉 실무 설계자에게 꼭 필요한 이유

현장에서는 다음과 같은 어려움이 자주 발생합니다:

• 모터 사이즈를 감으로 선정 → 설비 작동 오류

• 관성비나 감속비 계산 실수 → 토크 부족

• 드라이브 용량 초과 → 알람 발생 및 가동 중지

• 부하 변화 무시 → 반복 수정으로 납기 지연

Motion Analyzer는 이러한 불확실성을 없애고
설계 단계에서부터 신뢰할 수 있는 시스템을 구상할 수 있도록 도와줍니다.

🧰 Motion Analyzer 활용 예시

예시: 라벨 부착 장비에 적용한 설계 사례

• 왕복 거리: 500mm, 왕복 시간 1.2초, 중량 4kg

• 로드에 감속기 5:1 적용, 효율 85%

• 고정밀 정지 필요: S-curve 프로파일 사용

• 결과: 550W VPL 모터 + Kinetix 5100 드라이브 권장

📊 결과 확인:

• 최대 토크: 2.1Nm / 평균 토크: 0.65Nm

• 안전계수: 2.3 / 속도 여유 충분

→ 이후 PDF로 출력하여 고객 제안서에 첨부

🎬영상으로 Motion Analyzer 따라하기

📺 아래 유튜브 영상에서는
실제 Motion Analyzer를 실행해 모터/드라이브를 선택하는 과정을 실습합니다.

▶️ Motion Analyzer 사용 영상 보기

🧠 결론: Motion Analyzer는 설계의 실패율을 줄여주는 '사전 보험'이다

설계자는 언제나 “이게 맞는 선택인가?”라는 고민을 합니다.
Motion Analyzer는 그 질문에 숫자로, 해석 그래프로, 제품 추천으로 답을 줍니다.

• 빠른 계산 → 설계 시간 단축

• 명확한 기준 → 부품 선정 실패 방지

• 반복 사용 → 조직 내 설계 표준화

특히 Rockwell 기반 서보 시스템을 처음 도입하거나
기존 라인을 개선하려는 고객이라면 Motion Analyzer는 필수 툴입니다.
