[1734-IB8S / 1734-OB8S] POINT I/O Safety 모듈 구성방법

POINT I/O Safety를 처음 구성하는 엔지니어를 위한 개념 가이드

POINT I/O Safety, 어디서부터 봐야 할까요?

위너스오토메이션은
Rockwell Automation 공인 대리점으로서,
국내 제조 현장을 대상으로 제어·모션·안전(Safety) 기반의 자동화 솔루션을 제공하고 있습니다.

현장에서 POINT I/O Safety를 처음 접하면
많은 분들이 이렇게 말씀하십니다.

“일반 POINT I/O는 써봤는데,
Safety 모듈은 왜 이렇게 설정이 많죠?”

이번 콘텐츠는
설정 하나하나를 나열하는 설명서가 아니라,
POINT I/O Safety를 ‘이해하기 위한 개념 가이드’입니다.

☑️왜 Safety I/O는 구조가 다른지

☑️1734-IB8S / 1734-OB8S는 어떤 역할인지

☑️전체 구성 흐름은 어떻게 되는지

를 먼저 짚고,
👉 실제 설정 화면은 영상에서 확인하실 수 있도록 안내합니다.

POINT I/O Safety란 무엇이 다른가?

POINT I/O Safety는
일반 I/O에 “Safety 옵션이 붙은 제품”이 아닙니다.

가장 큰 차이는 다음 세 가지입니다.

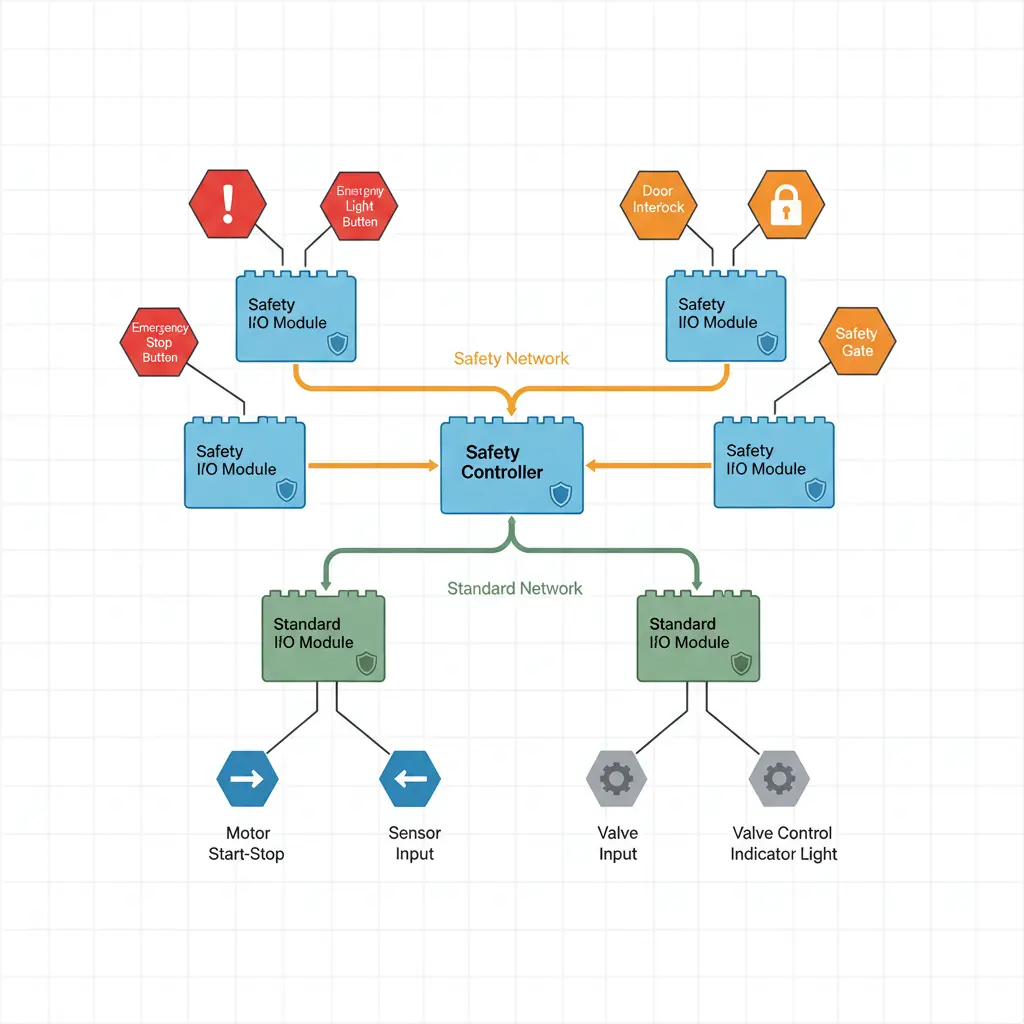

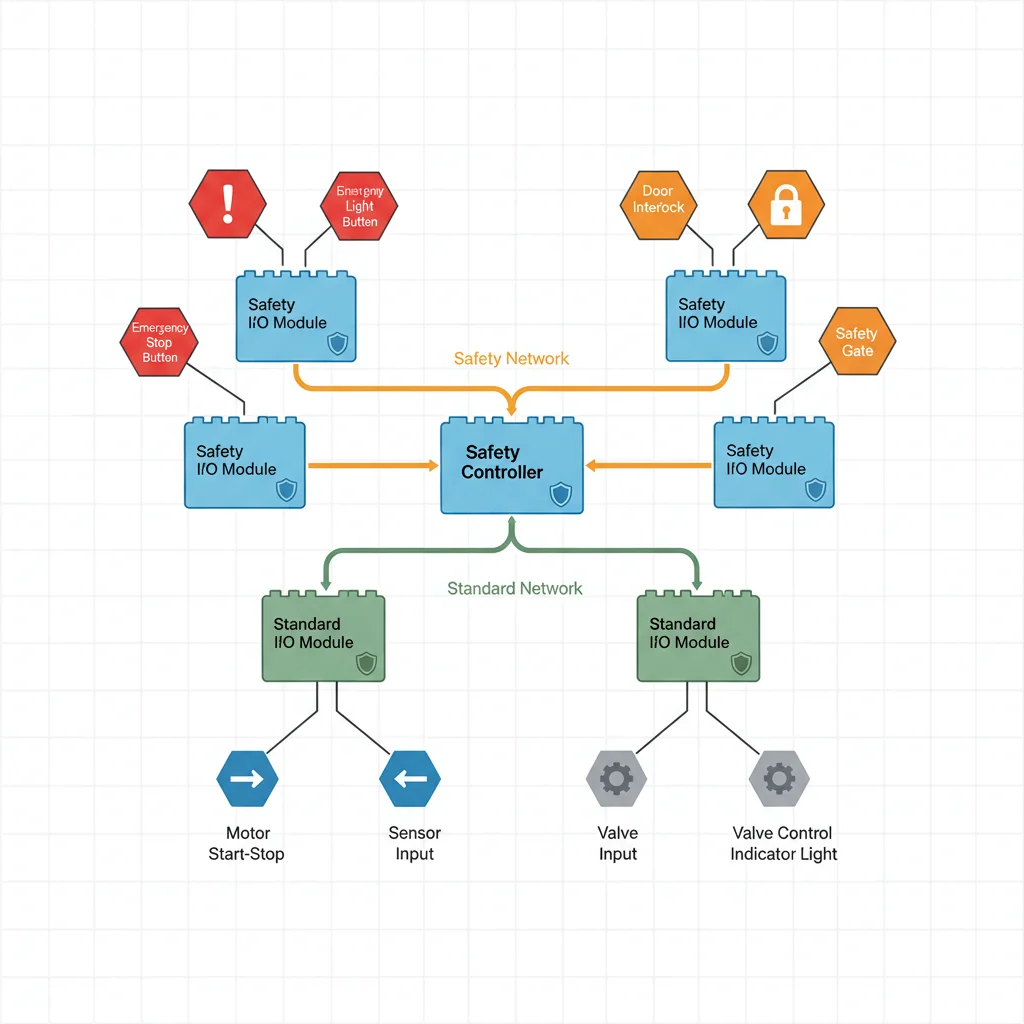

1. Safety Controller(GuardLogix) 전용

2. Safety Network Number(SNN) 사용

3. Safety Task / Safety Program에서만 제어

즉,
POINT I/O Safety는
일반 제어 로직과 물리적·논리적으로 분리된 구조를 가집니다.

이 구조를 이해하면
설정이 복잡해 보이는 이유도 자연스럽게 이해됩니다.

1734-IB8S / 1734-OB8S의 역할 이해

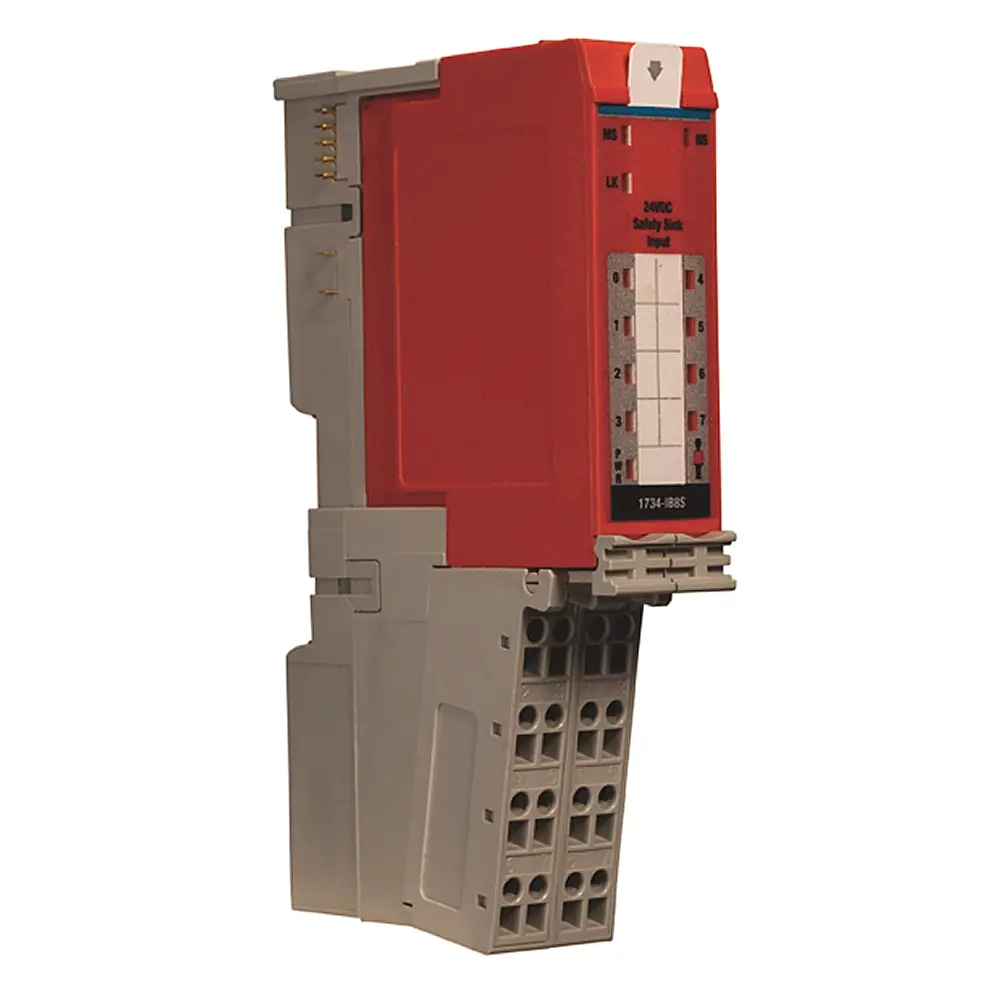

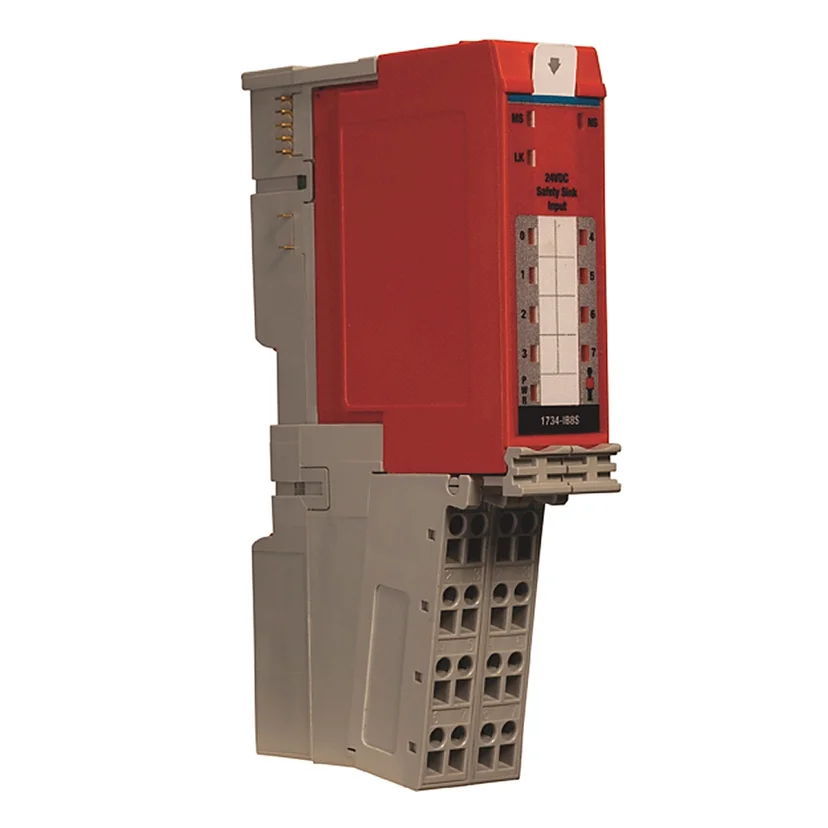

1734-IB8S – Safety Input 모듈

1734-IB8S는
비상정지(E-Stop), 안전도어, 라이트커튼 등
안전 입력 신호를 처리하는 Safety Input 모듈입니다.

☑️단순 ON/OFF 입력이 아닌

☑️배선 이상까지 진단하는 Safety 전용 입력

☑️Safety Pulse Test 기반 진단 기능 포함

👉 실제 등록 화면과 주요 옵션은
영상에서 Logix Designer 기준으로 확인하실 수 있습니다.

1734-OB8S – Safety Output 모듈

1734-OB8S는
컨택터, 안전 릴레이 등을 제어하는
Safety Output 전용 모듈입니다.

☑️Safety Program에서만 제어 가능

☑️통신 이상 시 안전 상태로 전환

☑️일반 Output과 다른 동작 원칙 적용

👉 Safety Output이
왜 일반 Output처럼 다룰 수 없는지 역시
영상에서 구조적으로 확인하실 수 있습니다.

Safety Network Number(SNN) 개념

Safety Network Number(SNN)는
POINT I/O Safety에서 반드시 이해해야 할 개념입니다.

☑️Safety 장치 간 통신을 보호하는 고유 식별자

☑️일반 I/O에는 존재하지 않는 Safety 전용 개념

☑️중복되거나 불일치 시 Safety Fault 발생

SNN은
“설정값”이 아니라
Safety 통신 신뢰성을 보장하기 위한 핵심 요소입니다.

👉 영상에서는
SNN이 어디서 생성되고, 어떻게 확인되는지를
실제 화면으로 보여드립니다.

Safety Pulse Test는 왜 필요한가?

Safety Pulse Test는
입력 회로의 단선, 단락, 크로스 쇼트를
자동으로 진단하기 위한 기능입니다.

이 기능을 통해

☑️진단 범위(DC) 향상

☑️단일 채널 구성에서도
PL d/e, SIL2/3 설계 가능

이라는 Safety 설계 이점을 확보할 수 있습니다.

👉 Pulse Test의 동작 개념과
설정 위치는 영상에서 흐름 위주로 확인하시면 충분합니다.

🎥 참고 영상 안내｜설정은 영상에서 확인하세요

이 글에서 설명한 개념을 바탕으로,
아래 영상에서는

☑️POINT I/O 어댑터 등록

☑️1734-IB8S / 1734-OB8S 추가

☑️Safety Network Number 확인

☑️주요 Safety 설정 위치

를 Logix Designer 실제 화면 기준으로 확인하실 수 있습니다.

📌 개념을 이해한 뒤 영상을 보시면,
설정 흐름이 훨씬 명확해집니다.

FAQ｜POINT I/O Safety 관련 자주 묻는 질문

Q1. 일반 POINT I/O와 Safety I/O를 함께 사용할 수 있나요?

A. 네, 가능합니다.
같은 POINT I/O 스테이션 내에서 혼합 구성이 가능합니다.

Q2. Safety I/O는 일반 Program에서 제어할 수 있나요?

A. 불가능합니다.
Safety I/O는 반드시 Safety Task / Safety Program에서만 사용해야 합니다.

Q3. Safety 설정이 많은 이유는 무엇인가요?

A. 복잡해서가 아니라,
일반 제어와 구조적으로 분리된 시스템이기 때문입니다.

POINT I/O Safety는 ‘구조 이해’가 핵심입니다

POINT I/O Safety는
설정 하나하나를 외우는 것이 아니라,

☑️Safety Controller 구조

☑️Safety Network 개념

☑️Safety Program 분리 원칙

을 이해하는 것이 핵심입니다.
