안녕하세요. 로크웰 오토메이션 국내 공인 대리점 위너스오토메이션입니다.
위너스오토메이션은 고객의 설비 환경과 제어 요구사항에 맞춰 산업 자동화 제품 선정과 시스템 구성 검토를 지원하고 있습니다.
생산라인을 확장하거나 새로운 장비를 설계할 때, 센서와 구동장치가 늘어나면 이를 연결하는 I/O 시스템도 함께 검토해야 합니다. 제어반 공간은 충분한지, 필요한 신호를 수용할 수 있는지, 향후 확장과 유지보수는 용이한지가 중요한 기준입니다.

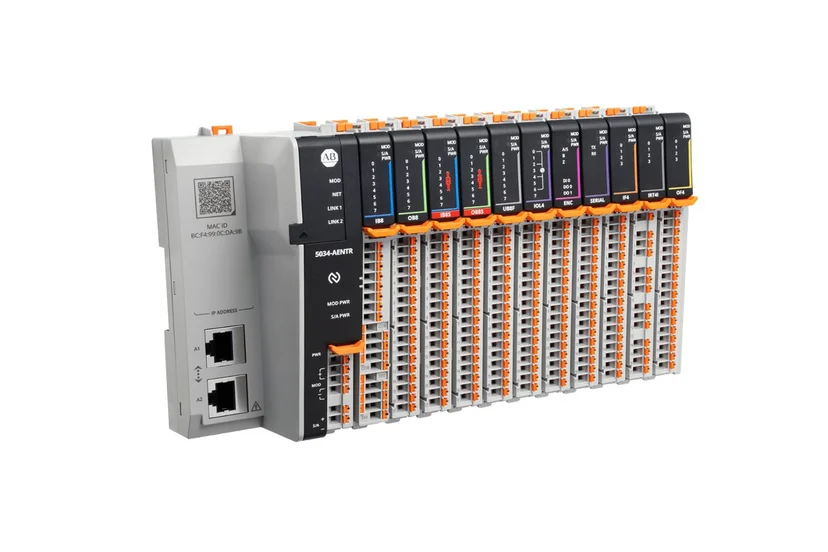

이번에 소개할 Allen-Bradley® PointMax™ I/O(Bulletin 5034)는 이러한 요구에 대응하는 모듈형 I/O 플랫폼입니다. 앞선 소개에 이어 이번 글에서는 공간 활용과 확장성, 이중화 시스템 적용 관점에서 주요 특징을 살펴보겠습니다.
더 작은 설치 공간, 필요한 기능에 맞춘 모듈 구성
제어반 내부에는 I/O뿐 아니라 전원장치, 네트워크 장비, 배선 공간도 필요합니다. I/O를 얼마나 효율적으로 배치하느냐에 따라 전체 제어반 설계가 달라질 수 있습니다.
PointMax I/O는 컴팩트한 구조와 높은 채널 밀도로 공간 활용도를 높일 수 있도록 설계되었습니다.

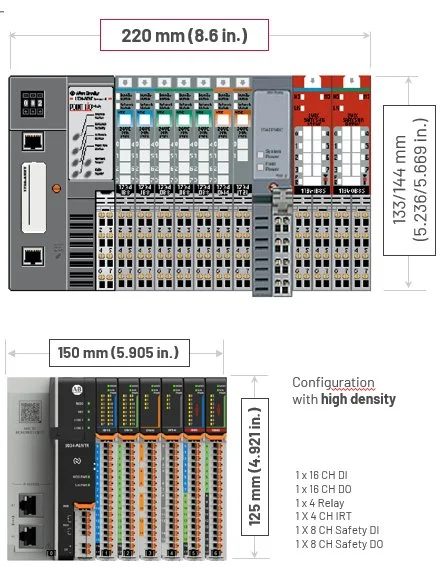

크기 비교 자료에서는 기존 POINT I/O 예시 구성의 폭이 220mm, PointMax I/O의 고밀도 예시 구성이 150mm로 제시되어 있습니다. 해당 구성 기준으로 가로 설치 폭이 약 32% 줄어드는 비교입니다.
이는 모든 구성에 동일하게 적용되는 수치가 아닙니다. 실제 설치 크기는 선택한 모듈과 채널 수, 전원 및 확장 구성에 따라 달라집니다.
제어반 공간이 부족하거나 장비의 소형화를 검토 중이라면, 필요한 I/O 목록을 기준으로 PointMax 적용 시의 설치 공간을 비교해 볼 수 있습니다.
설비 확장을 고려한 모듈형 플랫폼

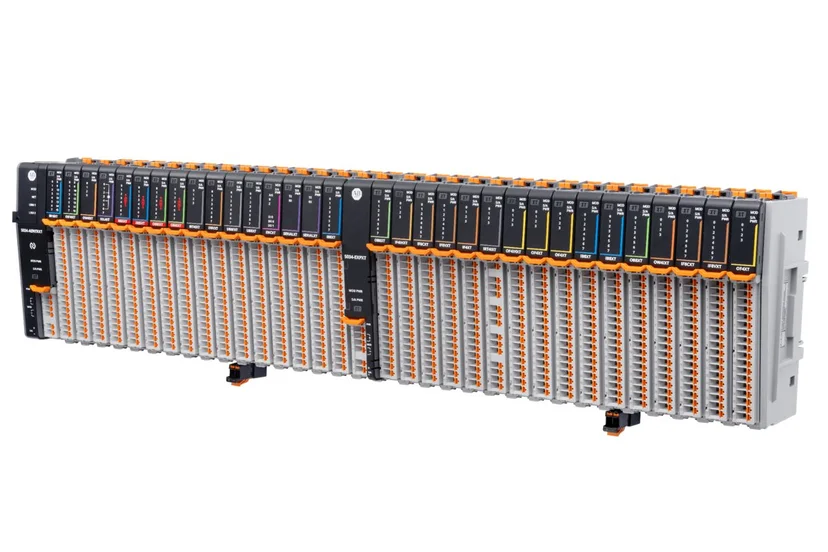

PointMax I/O는 하나의 I/O 랙에서 최대 32개의 모듈을 지원하며, 네트워크와 백플레인에서 최대 1Gbps의 속도를 지원합니다.
현재 필요한 신호를 기준으로 시작하고, 향후 추가될 장치와 기능을 고려해 시스템을 설계할 수 있습니다. 다만 최대 구성은 전원 공급과 확장 모듈 등 시스템 구성 조건을 함께 검토해야 합니다.
또한 통신 속도가 곧 설비 전체의 응답 속도를 의미하지는 않습니다. 실제 제어 성능은 컨트롤러, 네트워크 부하, I/O 갱신 주기와 프로그램 구성에 따라 달라집니다.
디지털 신호부터 스마트 장치 진단까지
현장에서는 단순한 ON/OFF 신호 외에도 온도와 압력, 위치, 안전 신호 등 다양한 데이터를 처리해야 합니다.
PointMax I/O는 표준·안전·특수 I/O 포트폴리오를 통해 적용 공정에 맞는 구성을 지원합니다.
현장에서 필요한 기능 | 검토할 모듈 유형 |
|---|---|
센서 입력, 구동장치 출력 | 디지털 I/O |
전류·전압 신호 처리 | 아날로그 I/O |
온도 측정 | RTD·열전대 입력 |
안전 신호 처리 | 안전 I/O |
스마트 센서·계측기 데이터 활용 | IO-Link·HART |
펄스·위치 데이터 및 직렬 통신 | 고속 카운터·SSI 엔코더·시리얼 모듈 |
특히 IO-Link와 HART를 활용하면 공정 값뿐 아니라 장치의 진단 정보에도 접근할 수 있어, 현장 상태를 파악하고 유지보수에 필요한 정보를 확보하는 데 도움이 됩니다.
안전 I/O는 적용할 안전 컨트롤러와 시스템 요구사항에 맞춰 별도로 검토해야 합니다.
ControlLogix 5580 이중화 시스템에서도 적용 검토
생산 연속성이 중요한 공정에서는 I/O 성능과 함께 컨트롤러 및 네트워크의 가용성을 고려해야 합니다.

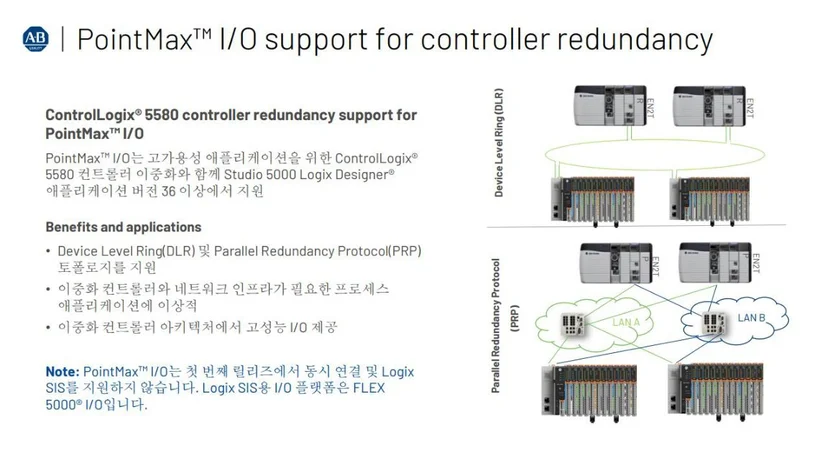

아래 구성도는 ControlLogix 5580 컨트롤러 이중화 시스템에 PointMax I/O를 연결하는 예시를 보여줍니다. 자료에서는 Studio 5000 Logix Designer 버전 36 이상에서의 지원과 함께 DLR 및 PRP 네트워크 구성을 안내합니다.
DLR(Device Level Ring): 링 형태로 장치를 연결하는 네트워크 구성
PRP(Parallel Redundancy Protocol): 독립된 LAN A와 LAN B를 사용하는 네트워크 이중화 구성
여기서 컨트롤러 이중화 지원은 I/O 모듈 자체가 이중화된다는 의미는 아닙니다. 컨트롤러, 네트워크, I/O의 장애 대응 범위를 구분해 설계해야 합니다.
또한 구성 자료의 초기 릴리스 안내에는 동시 연결과 Logix SIS를 지원하지 않는다는 조건이 명시되어 있습니다. 실제 적용 시에는 사용할 컨트롤러와 통신 모듈, 이중화 펌웨어 및 PointMax 어댑터의 호환성을 함께 확인해야 합니다.
설계부터 시운전·유지보수까지 고려한 구성
PointMax I/O는 5000 시리즈 I/O 아키텍처에서 공통으로 사용하는 태그와 데이터 구조를 통해 일관된 엔지니어링 환경을 제공합니다.
NFC와 DeviceTools™ 앱을 이용한 IP 구성은 시운전과 유지보수 작업을 지원합니다. 표준 I/O 모듈에서는 전원이 인가된 상태에서 모듈을 분리·삽입하는 RIUP 기능도 지원합니다.
RIUP 적용 여부와 작업 조건은 사용 모듈별로 확인해야 하며, 설비의 안전한 작업 절차에 따라 수행해야 합니다.
이런 설비라면 PointMax I/O를 검토해 보세요
제어반 공간이 부족해 I/O 배치를 개선하려는 설비
센서와 구동장치가 늘어나 확장 가능한 I/O 구성이 필요한 생산라인
IO-Link·HART 장치의 진단 데이터를 활용하려는 공정
ControlLogix 5580 이중화 시스템의 리모트 I/O를 검토하는 현장
기존 POINT I/O 시스템의 현대화를 계획하는 기업
기존 POINT I/O에서 전환할 때는 모듈을 그대로 교체할 수 있다고 가정하기보다, 신호 종류와 채널 수, 배선, 전원, 네트워크 및 프로그램 구성을 함께 검토하는 것이 중요합니다.
우리 설비에 맞는 PointMax I/O 구성을 확인해 보세요
PointMax I/O 도입을 검토하고 계신다면, 위너스오토메이션에 현재 설비의 구성과 필요한 기능을 알려주세요.
사용 중인 PLC 모델, I/O 종류와 수량, 제어반 설치 공간, 이중화 필요 여부를 공유해 주시면 제품 선정과 시스템 구성 방향을 함께 검토해 드립니다.
