[PowerFlex 755] Startup Wizard & PTP Control

위너스오토메이션이 전하는 PowerFlex 755 실무 가이드

위너스오토메이션은
Rockwell Automation 공인 대리점(파트너)으로,
국내 제조 현장을 대상으로 산업 자동화·드라이브·모션 제어 솔루션을 제공하고 있습니다.

위너스오토메이션은 단순 제품 공급이 아니라,
✔ 실제 현장에서 바로 써먹을 수 있는 설정 흐름
✔ 시운전 단계에서 가장 많이 막히는 포인트
✔ 메뉴얼만으로 이해하기 어려운 Wizard 기반 설정 과정

을 현장 기준 기술 콘텐츠로 정리해 공유하고 있습니다.

이번 글에서는 PowerFlex 755를 기준으로
👉 Startup Wizard를 활용한 초기 설정부터
👉 PTP(Point-to-Point) Control을 이용한 기본 제어까지
Studio 5000 환경에서 한 번에 정리해드립니다.

PowerFlex 755 & Startup Wizard 개요

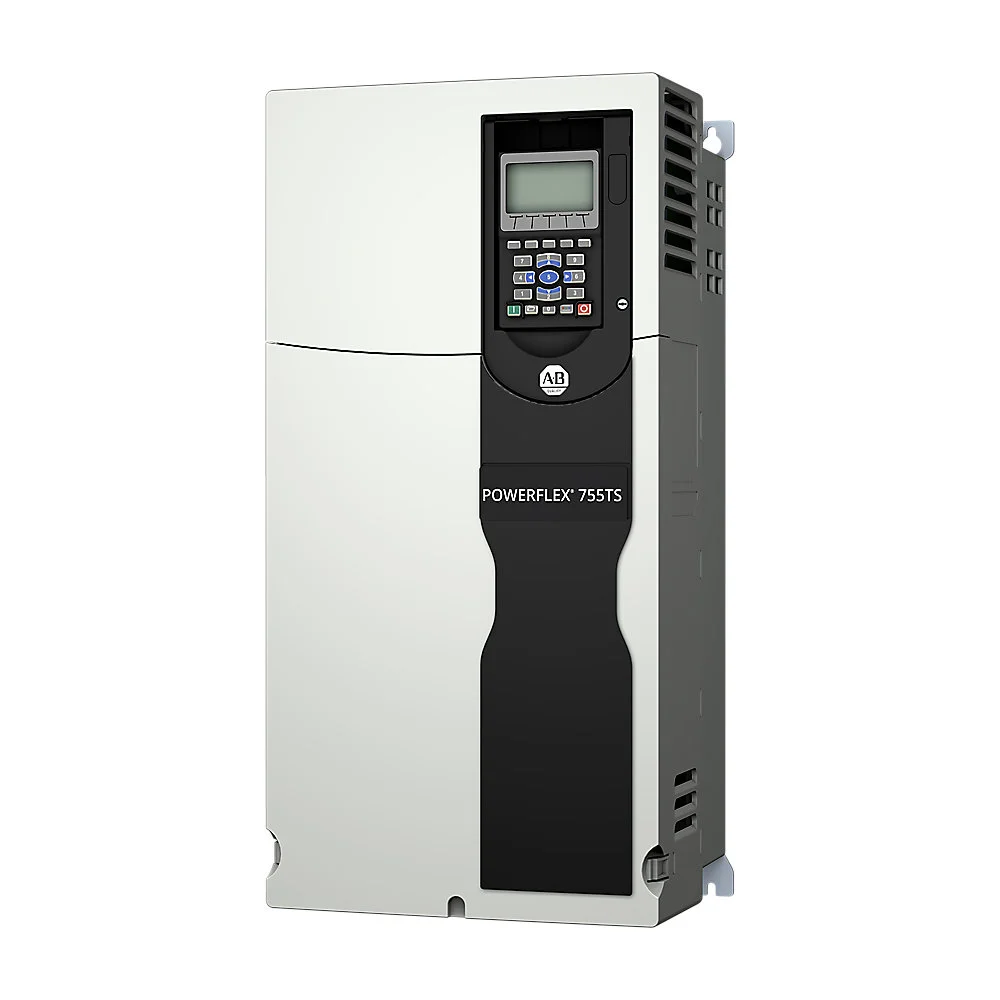

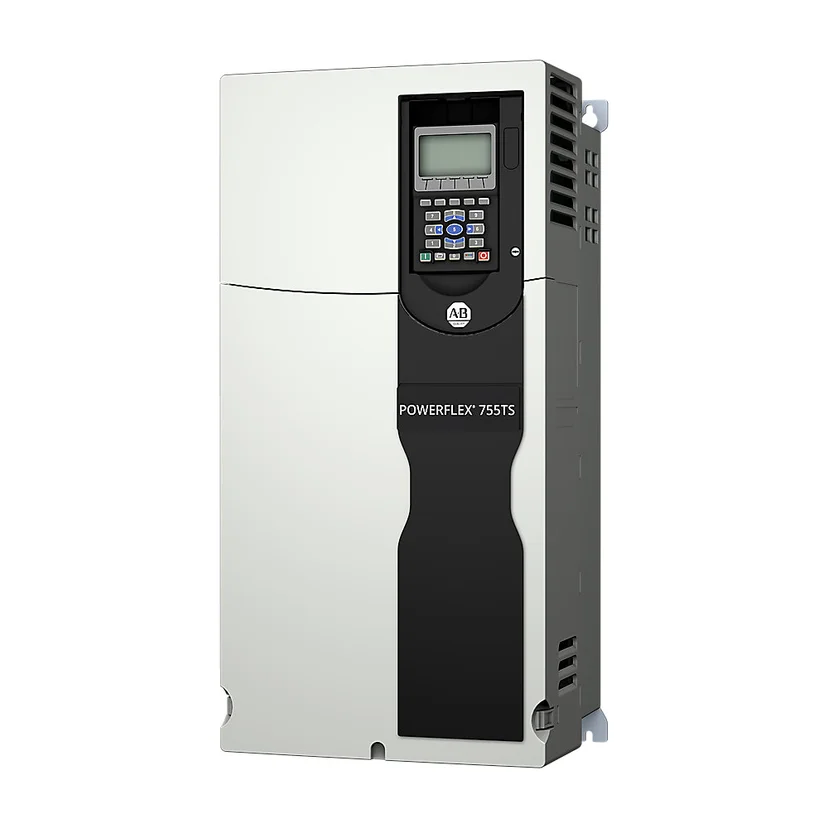

PowerFlex 755는 어떤 드라이브인가요?

PowerFlex 755는

✔️EtherNet/IP 기반 통신

✔️고성능 벡터 제어

✔️다양한 제어 모드(속도·토크·PTP 등)

를 지원하는 범용 인버터로,
단순 속도 제어부터 위치 기반 제어까지 폭넓게 활용됩니다.

특히 Startup Wizard를 활용하면
복잡한 파라미터를 하나씩 설정하지 않아도
시운전에 필요한 핵심 설정을 단계적으로 완료할 수 있습니다.

Startup Wizard 설정 흐름

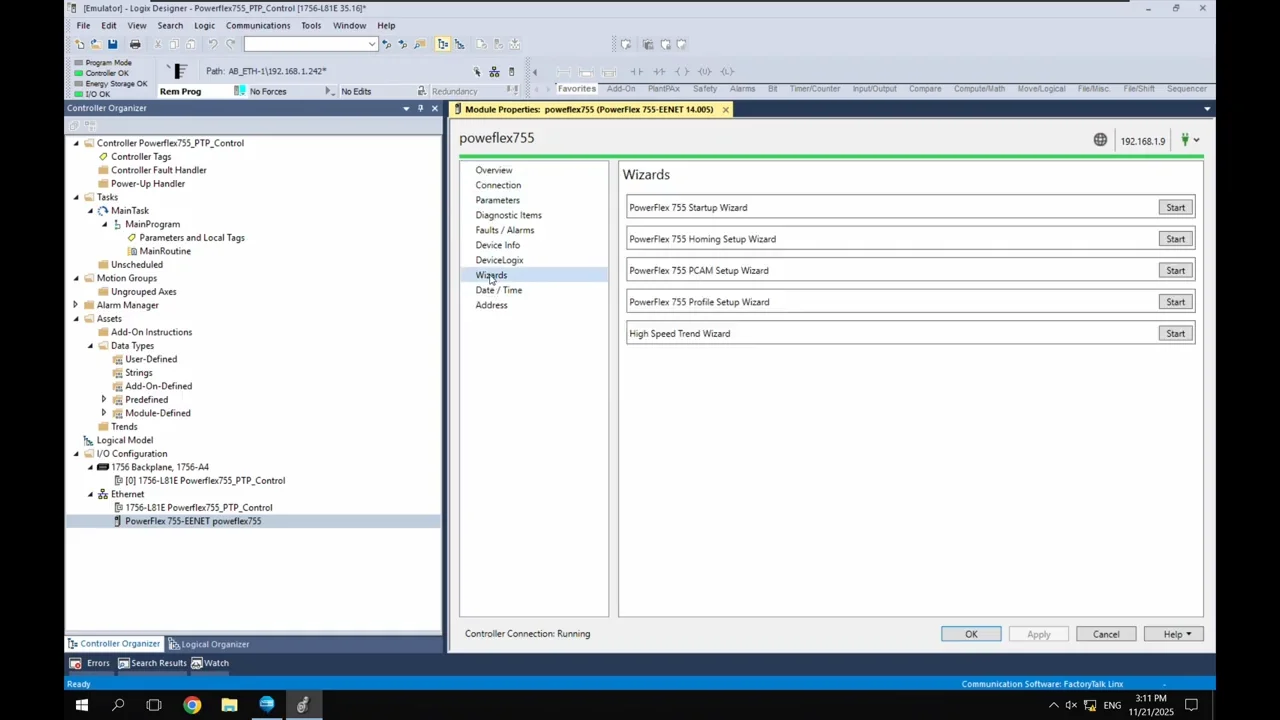

Startup Wizard 실행 위치

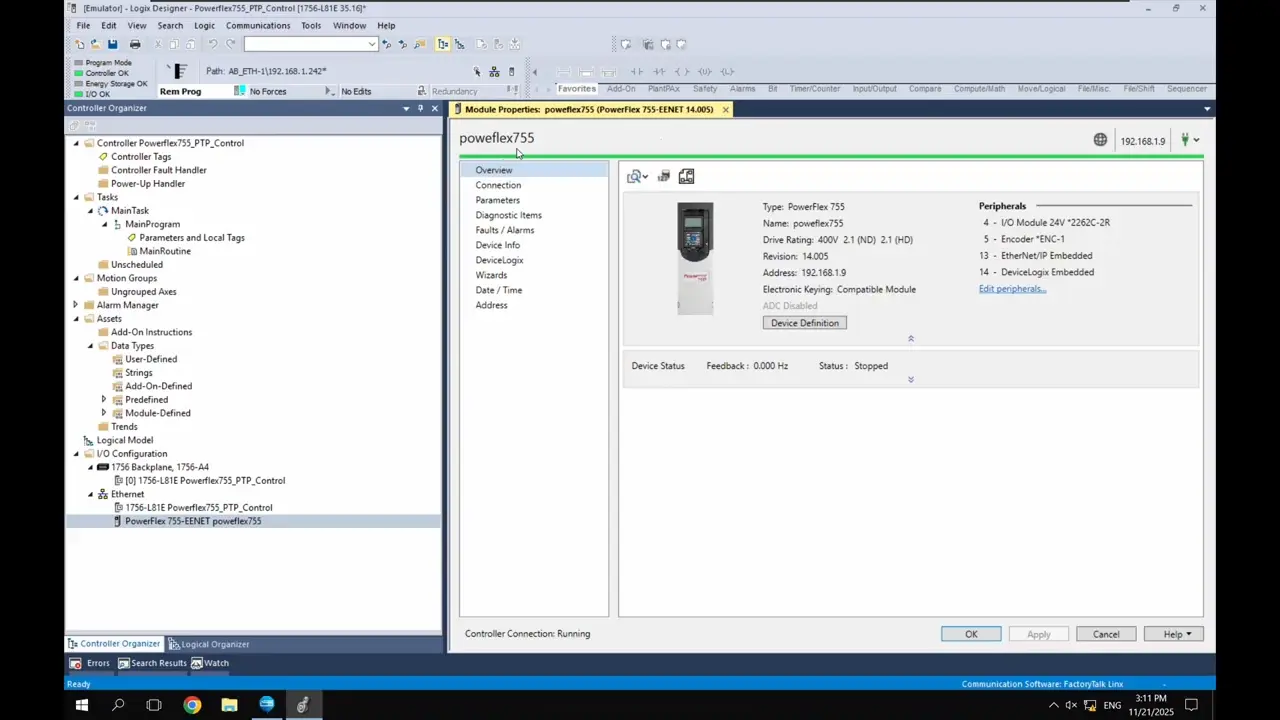

Studio 5000에서 PowerFlex 755 모듈을 선택한 뒤,
Module Properties → Wizards → PowerFlex 755 Startup Wizard를 통해 실행합니다.

📌 (스크린샷 추천 위치)

Startup Wizard 주요 설정 단계

모터 데이터 입력

✔️모터 정격 전압, 전류, 용량

✔️극수(Pole), 주파수 정보

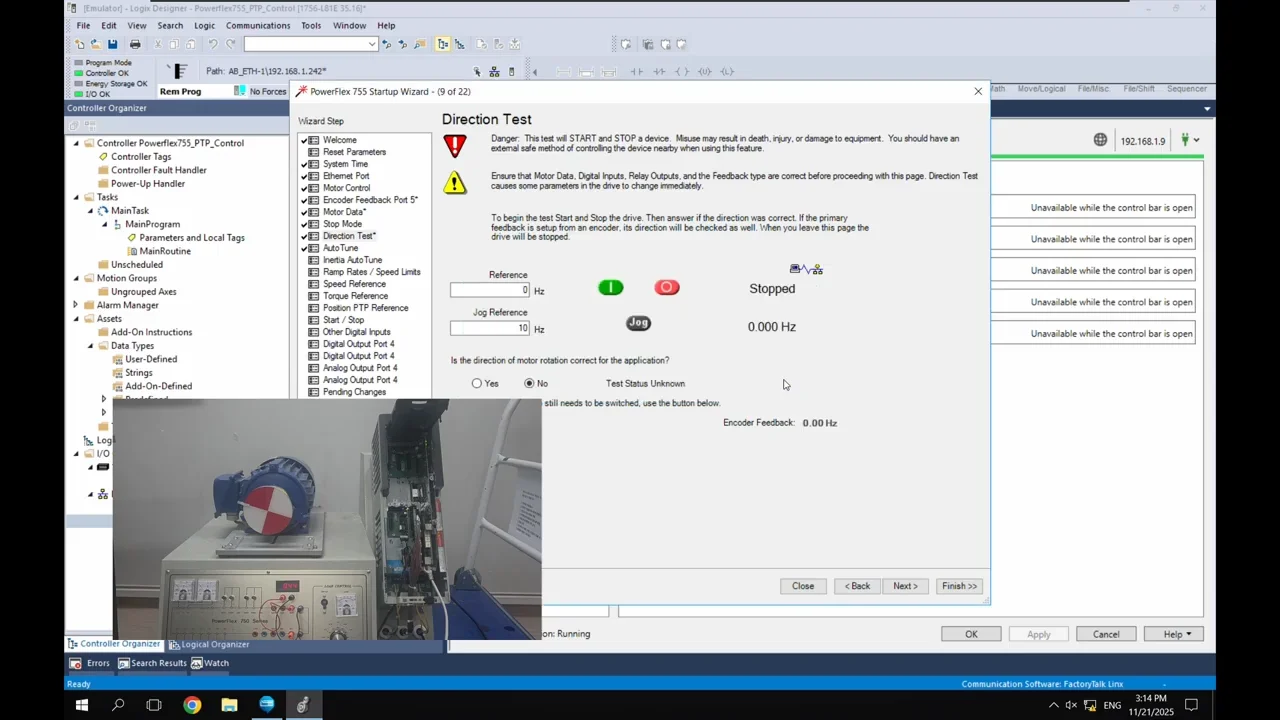

Direction Test (회전 방향 확인)

Wizard 중 Direction Test 단계에서는

✔️Jog 기능을 이용해 모터를 직접 구동

✔️회전 방향이 설비 요구와 일치하는지 확인

⚠ 이 단계는 실제 모터가 구동되므로
안전 확보 후 진행이 필요합니다.

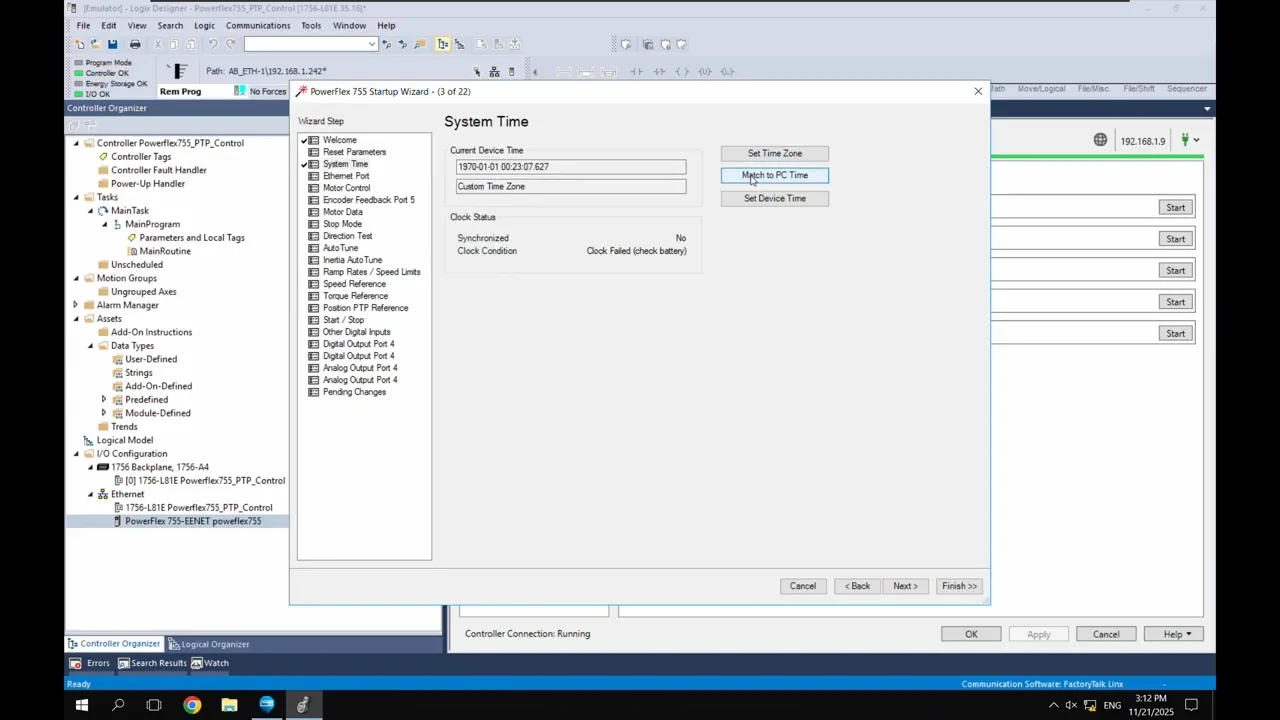

System Time 설정

PTP Control을 사용하는 경우,
드라이브 시간 설정(System Time)은 매우 중요합니다.

✔️PC 시간과 동기화

✔️Time Zone 설정

✔️Clock 상태 확인

PTP(Point-to-Point) Control 개념과 적용

PTP Control이란?

PTP Control은
PLC 또는 Drive 내부 설정을 통해
지정된 목표값으로 이동하는 Point-to-Point 제어 방식입니다.

✔️단순 위치 이동

✔️반복 동작

✔️시퀀스 기반 운전

에 적합하며,
Startup Wizard 이후 빠르게 제어 테스트를 진행할 수 있습니다.

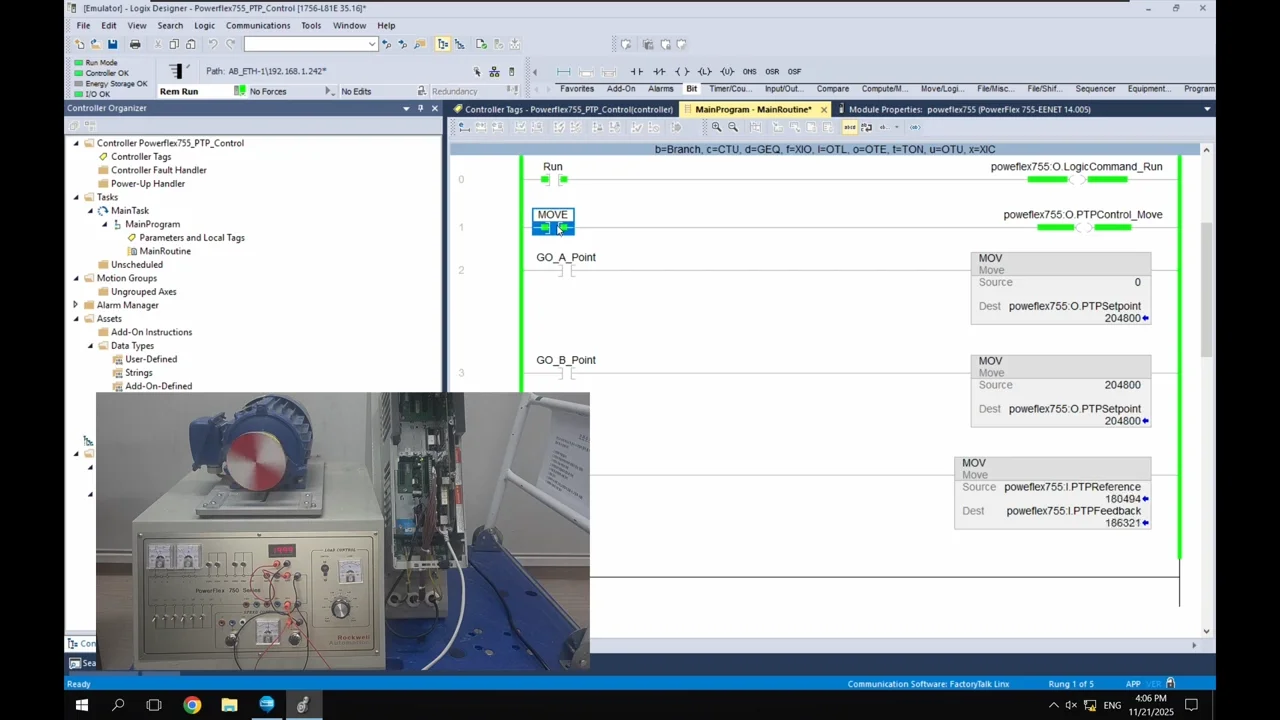

Startup Wizard → PTP Control 연계 포인트

이번 영상에서는
✔ Startup Wizard로 기본 설정 완료
✔ PTP Control 기반으로 제어 로직 구성

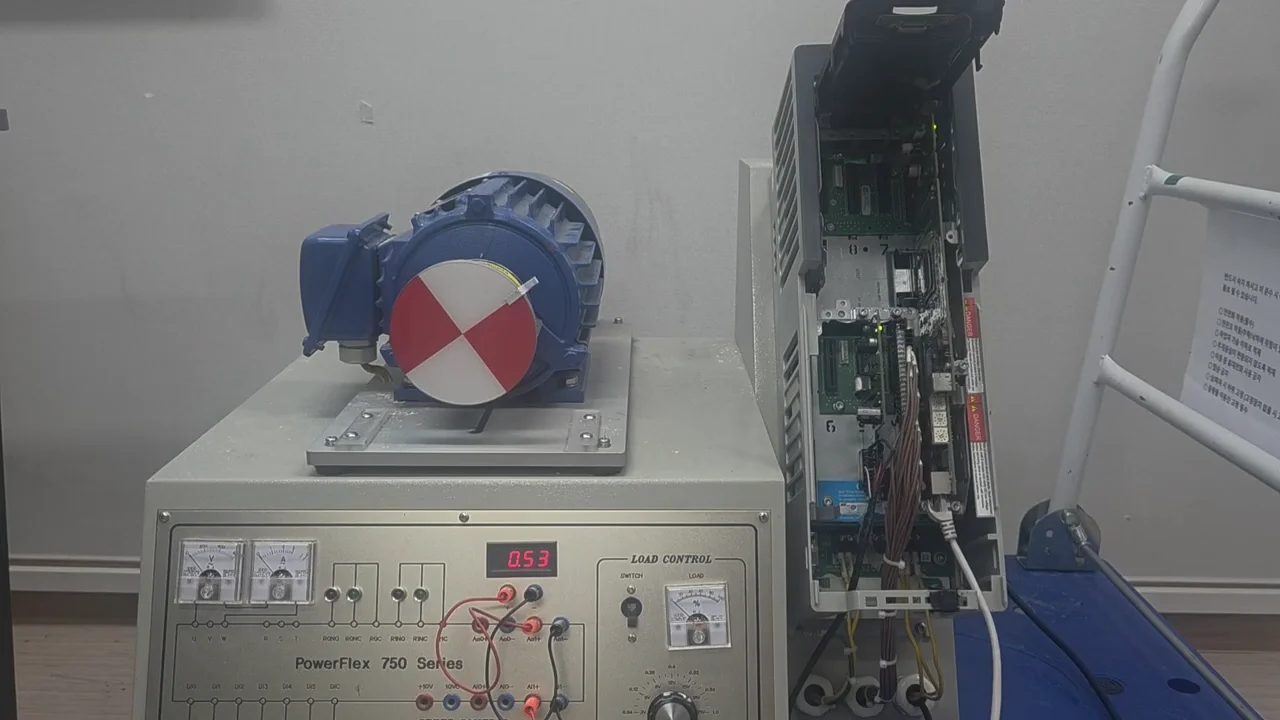

✔ 실제 모터 동작 확인

까지의 흐름을 하나로 연결해 보여줍니다.

📌 실습 영상 안내

아래 영상에서는
Startup Wizard 설정 → Direction Test → System Time →
PTP Control 기반 실제 구동까지의 전체 흐름을 확인하실 수 있습니다.

FAQ｜현장에서 자주 나오는 질문

Q1. Startup Wizard만 실행하면 바로 운전이 가능한가요?

A. 기본 시운전까지는 가능하지만,
실제 설비 적용을 위해서는 제어 모드(PTP 등) 설정이 추가로 필요합니다.

Q2. Direction Test는 꼭 해야 하나요?

A. 권장됩니다.
회전 방향 오류는 설비 파손으로 이어질 수 있기 때문에
시운전 단계에서 반드시 확인하는 것이 안전합니다.

Q3. PTP Control은 어떤 경우에 적합한가요?

A. 단순 위치 이동, 반복 운전, 시퀀스 기반 설비에 적합합니다.

위너스오토메이션의 기술 지원

위너스오토메이션은 Rockwell Automation 공식 대리점으로서,

• PowerFlex 755 시운전 및 설정 지원

• Startup Wizard 기반 빠른 현장 투입

• PLC–Drive 연계 제어 설계

• 트러블슈팅 및 마이그레이션 지원

을 제공합니다.

마무리 인사｜시운전의 핵심은 ‘흐름 이해’입니다

PowerFlex 755는 기능이 많은 만큼,
처음부터 모든 파라미터를 이해하려 하면 오히려 시간이 더 걸립니다.

👉 Startup Wizard로 기본을 잡고
👉 PTP Control로 빠르게 동작을 확인하는 것

이것이 가장 현실적인 접근 방식입니다.
