[ICT QuickStick 100] Motor와 Node ControllerNC S RS 422 Serical 통신 케이블 선정 방법

안녕하세요, 위너스오토메이션입니다 👋

QuickStick 시스템을 구성하거나 유지보수하는 과정에서
“RS-422 통신 케이블은 어떻게 선택해야 하나요?”라는 질문을 자주 받습니다.

이번 글에서는 영상 콘텐츠를 기반으로,
ICT QuickStick 100 Motor와 Node Controller(NC-S) RS-422 Serial 통신 케이블 선정 방법을 현장 기준에 맞춰 정리해드립니다.

ICT QuickStick 100 Motor와 Node Controller(NC-S) RS-422 Serial 통신 케이블 선정 방법

QuickStick 시스템의 통신 안정성은 케이블 제작 이전 단계,
즉 RS-422 Serial 통신 케이블 선정 단계에서 이미 상당 부분 결정됩니다.

이번 글에서는 ICT QuickStick 100 Motor와
Node Controller(NC-S) 간 통신에 적합한 RS-422 Serial 통신 케이블 선정 기준을 영상 내용을 바탕으로 정리합니다.

QuickStick 시스템에서 RS-422 Serial 통신 케이블 선정이 중요한 이유

QuickStick 100 Motor와 NC-S는 실시간 제어 데이터를 주고받기 때문에
통신 지연이나 노이즈는 곧 설비 오동작으로 이어질 수 있습니다.

RS-422 Serial 통신 케이블은 차동 신호 기반으로
산업 현장의 전기적 노이즈 환경에서도 안정적인 통신을 유지할 수 있어
QuickStick 시스템에 적합한 방식입니다.

하지만 RS-422라고 해서 모든 케이블이 동일한 성능을 보장하는 것은 아닙니다.
영상에서는 는 점을 강조합니다.

RS-422 Serial 통신 케이블 선정 시 기본 구조 이해

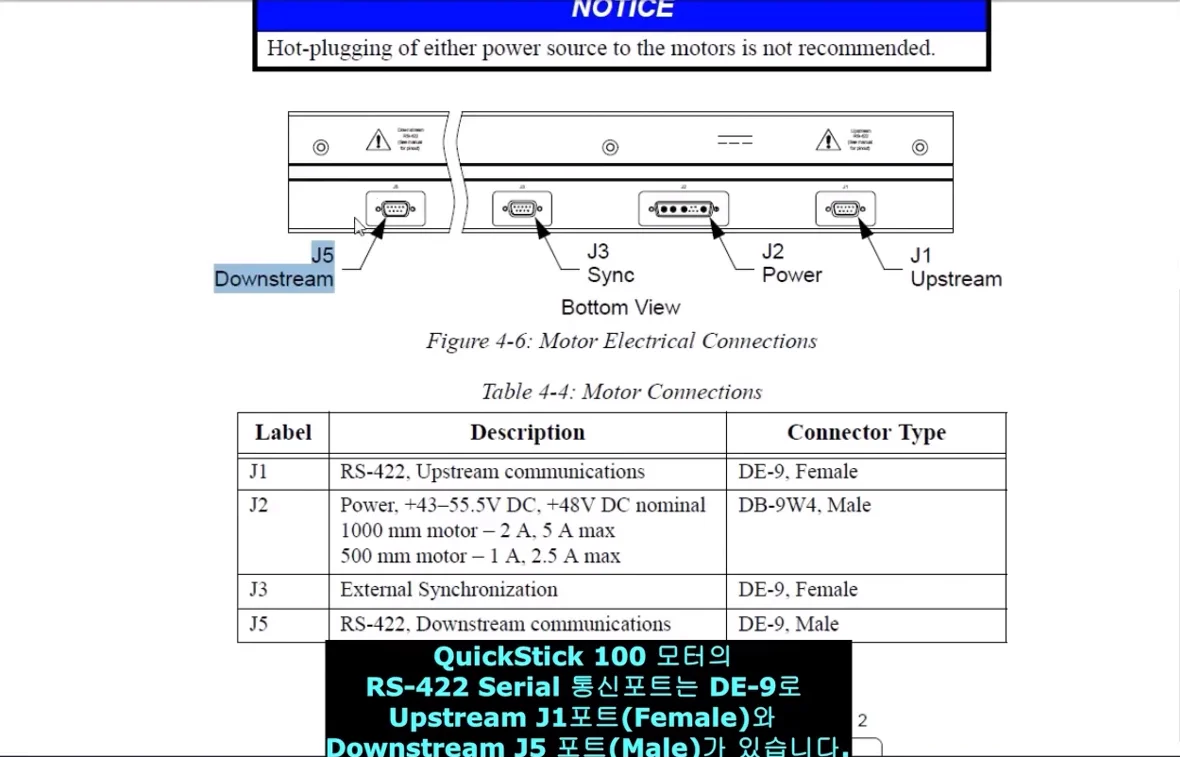

RS-422 Serial 통신 케이블의 기본 사양

RS-422 Serial 통신 케이블은 일반적으로

• TX+, TX-

• RX+, RX-

총 2쌍의 차동 신호선으로 구성되며, 트위스트 페어 구조가 필수적입니다.
이는 신호 간 간섭을 줄이고 통신 안정성을 높이기 위한 기본 조건입니다.

또한 RS-422 Serial 통신 케이블은 반드시 차폐(Shield) 구조를 갖추는 것이 좋습니다.
차폐 유무는 노이즈 환경에서 통신 품질 차이를 크게 만듭니다.

RS-422 Serial 통신 케이블 선정 시 핵심 기준

차폐 방식과 접지 고려사항

RS-422 Serial 통신 케이블 선정 시 가장 중요한 요소 중 하나는 차폐 방식입니다.
산업 현장에서는 모터, 인버터, 전원선으로 인한 노이즈가 상시 발생하기 때문에
차폐 케이블 사용이 사실상 필수에 가깝습니다.

영상에서는 차폐 케이블을 사용하되,
접지 방식은 현장 기준에 맞춰 일관되게 적용해야 한다는 점을 강조합니다.

케이블 굵기와 내구성

RS-422 Serial 통신 케이블은 단순 신호선이지만,
설비 진동·케이블 트레이 환경을 고려해 산업용 내구성을 갖춘 제품을 선택해야 합니다.
너무 얇은 케이블은 장기 운전 시 단선 위험이 커질 수 있습니다.

QuickStick 환경에 맞는 RS-422 Serial 통신 케이블 선택 포인트

QuickStick 시스템에서는

• 통신 거리

• 제어반 내부 배선 환경

• 전원선과의 근접 여부

등을 종합적으로 고려해 RS-422 Serial 통신 케이블을 선정해야 합니다.
영상에서도 “케이블 스펙보다 설치 환경을 먼저 고려하라”는 점을 반복적으로 언급합니다.

FAQ | RS-422 Serial 통신 케이블 선정 관련 자주 묻는 질문

Q1. RS-422 Serial 통신 케이블은 아무 제품이나 사용해도 되나요?

아닙니다. RS-422 규격을 만족하더라도 차폐 구조, 트위스트 페어 품질, 내구성에 따라 통신 안정성 차이가 큽니다. QuickStick 시스템에는 산업용 RS-422 Serial 통신 케이블 사용이 권장됩니다.

Q2. RS-422 Serial 통신 케이블에서 차폐는 꼭 필요할까요?

산업 현장에서는 사실상 필수입니다. 차폐가 없는 경우 외부 노이즈로 인해 통신 오류가 발생할 가능성이 매우 높아집니다.

Q3. RS-422 Serial 통신 케이블 길이는 통신에 영향을 주나요?

네, 영향을 줍니다. RS-422는 장거리 통신에 유리하지만, 케이블 품질과 설치 환경에 따라 안정적인 통신 거리는 달라질 수 있습니다.

Q4. RS-422 Serial 통신 케이블과 RS-485 케이블은 같은가요?

유사해 보이지만 다릅니다. RS-422 Serial 통신 케이블은 1:1 또는 1:N 구조에 적합하며, QuickStick 시스템은 RS-422 기반 통신 구조를 사용합니다.

Q5. RS-422 Serial 통신 케이블 선정 시 가장 중요한 한 가지는 무엇인가요?

QuickStick 환경에서는 차폐된 트위스트 페어 구조의 산업용 케이블을 선택하는 것이 가장 중요합니다.

마무리하며

QuickStick 100 Motor와 Node Controller(NC-S)의 안정적인 통신을 위해서는
RS-422 Serial 통신 케이블을 어떻게 제작하느냐 이전에,
어떤 케이블을 선택하느냐가 더 중요할 수 있습니다.

이번 영상과 글을 통해 RS-422 Serial 통신 케이블 선정 기준을 한 번 점검해보시길 바랍니다.
