[신제품 소개] 로크웰 오토메이션 ControlLogix 5590, 성능·안전·보안을 하나의 제어 플랫폼으로

안녕하세요. 로크웰 오토메이션 국내 공인 대리점 위너스오토메이션입니다.

생산설비가 고도화될수록 컨트롤러에 요구되는 역할도 넓어지고 있습니다. 복잡한 제어 로직과 다축 모션을 처리하면서 설비 데이터를 연결하고, 작업자의 안전과 산업용 네트워크 보안까지 함께 고려해야 합니다.

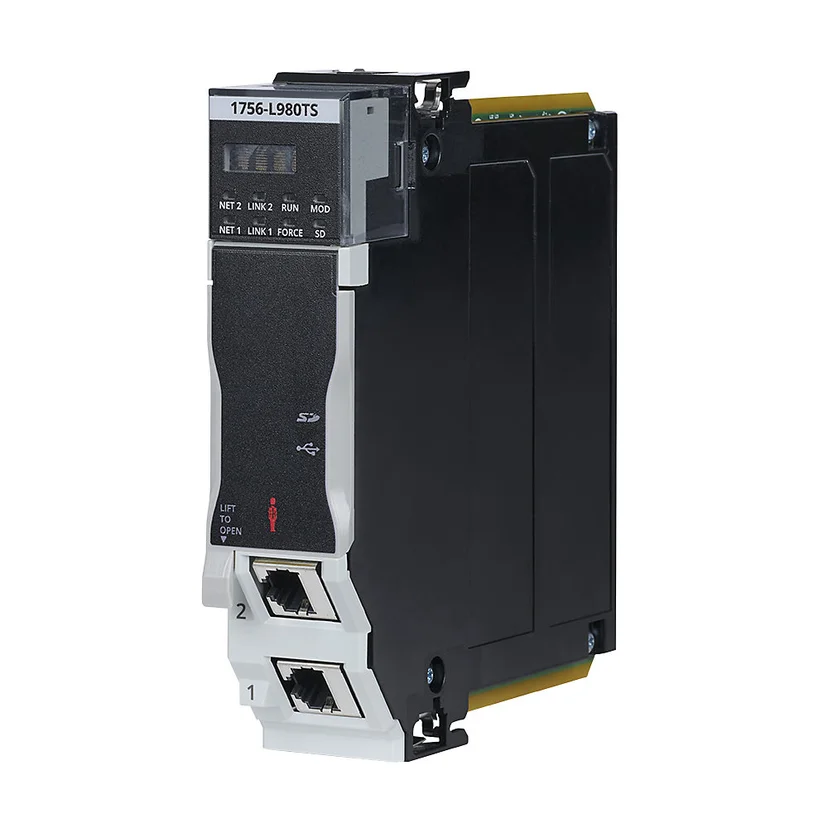

이러한 제조 현장의 요구에 대응하는 로크웰 오토메이션의 차세대 제어 플랫폼, Allen-Bradley ControlLogix 5590을 소개합니다.

위너스오토메이션이 주력 신제품으로 소개하는 ControlLogix 5590은 고성능 처리, 통합 안전, 내장 보안과 확장성을 바탕으로 신규 자동화 시스템 구축부터 기존 설비 현대화까지 지원합니다.

ControlLogix 5590, 무엇이 달라졌을까요?

ControlLogix 5590은 독립형 장비부터 공장 전체 시스템까지 다양한 규모의 애플리케이션을 지원하는 컨트롤러 플랫폼입니다.

모션·프로세스·안전·배치 등 여러 제어 분야를 하나의 플랫폼에서 다룰 수 있어, 설비의 현재 요구사항과 향후 확장 계획을 함께 고려할 수 있습니다.

위 수치는 제품군의 최대 사양 또는 지원 범위입니다. 실제 적용 가능한 용량과 기능은 선정 모델, 펌웨어 및 시스템 구성에 따라 확인해야 합니다.

1. 복잡한 제어와 대규모 설비를 위한 성능·확장성

설비가 확장되면 제어 프로그램뿐 아니라 관리해야 할 데이터와 연결 장치도 증가합니다. 여러 장비의 동작을 동기화해야 하는 생산라인에서는 처리 성능과 모션 제어 역량도 중요합니다.

ControlLogix 5590은 최대 80 MB 메모리와 최대 512개의 실제·가상 모션 축 지원을 통해 복잡한 자동화 애플리케이션에 대응합니다.

다축 제어가 필요한 로봇·패키징 장비, 여러 공정이 연결된 생산라인, 대규모 제어 시스템을 설계할 때 검토할 수 있는 플랫폼입니다.

단순히 현재 설비를 구동하는 데 필요한 용량을 넘어, 향후 장비 추가와 공정 변경까지 고려한 제어 시스템을 준비할 수 있습니다.

2. 기능 안전과 사이버보안을 함께 고려한 설계

생산 현장의 안전과 네트워크 보안은 서로 다른 영역이지만, 연결된 제조 환경에서는 함께 검토해야 합니다.

ControlLogix 5590은 모든 컨트롤러 버전에 SIL 2/PL d 안전 기능을 내장하며, SIL 3/PL e가 필요한 구성에서는 안전 파트너를 사용합니다.

또한 CIP Security와 보안 부팅을 제공해 산업용 통신과 컨트롤러 실행 환경의 보안 강화를 지원합니다. 제품 자료에서는 IEC 62443-4-2 준수를 주요 특징으로 소개하고 있습니다.

이를 통해 일반 제어와 안전 제어, 보안 요구사항을 하나의 플랫폼 관점에서 검토할 수 있습니다. 실제 안전 등급과 보안 적용 범위는 전체 시스템 설계 및 구성 조건에 맞춰 확인해야 합니다.

3. 설비와 데이터를 연결하는 통신 기능

ControlLogix 5590은 리니어 및 DLR 토폴로지를 지원하는 듀얼 EtherNet/IP 포트를 갖추고 있습니다. 애플리케이션 구성에 따라 추가 네트워크 모듈의 필요성을 줄이고 연결 구조를 단순화할 수 있습니다.

또한 OPC UA를 지원하여 타사 시스템과의 데이터 연계 및 상호운용성을 고려한 설계를 돕습니다.

통신 구성은 시스템 운영 방식에 맞춰 선정해야 합니다. 제품 자료 기준으로 OPC UA는 이중화 구성에서 지원되지 않으며, 이중화 또는 Logix SIS 구성에서는 내장 Ethernet 포트의 크로스로딩 용도를 고려해야 합니다.

4. 설계부터 검증까지 이어지는 엔지니어링 환경

새로운 제어 시스템을 도입할 때는 하드웨어 성능뿐 아니라 프로그램 개발과 사전 검증 과정도 중요합니다.

ControlLogix 5590은 Studio 5000 Logix Designer 버전 38 기반의 설계 환경과 FactoryTalk Logix Echo를 활용한 검증 환경을 제품 자료에서 소개합니다.

기존 Logix 개발 경험을 활용하면서, 실제 설비 구축 전에 제어 로직을 검토하는 업무 흐름을 구성할 수 있습니다.

이는 현장에서 확인해야 할 문제를 사전에 발견하고, 시운전 준비를 체계화하는 데 도움이 됩니다. 적용 시에는 컨트롤러 모델과 펌웨어에 맞는 소프트웨어 호환성을 확인해야 합니다.

5. 기존 ControlLogix 설비의 현대화를 위한 선택

기존 ControlLogix 5570 또는 5580을 사용하는 현장에서도 ControlLogix 5590을 통한 현대화를 검토할 수 있습니다.

ControlLogix 5590은 이전 세대와의 전환을 지원하도록 하위 호환성을 고려해 설계되었으며, 제품 자료에 따르면 ControlLogix 5580과 동일한 I/O를 지원합니다.

기존 시스템 자산을 어떻게 활용할지 검토하면서 처리 성능, 안전, 보안 및 확장성 요구에 맞춰 현대화 방향을 수립할 수 있습니다.

전환을 계획할 때는 다음 항목을 함께 확인하는 것이 좋습니다.

• 현재 컨트롤러와 I/O·통신 모듈 구성

• 프로그램 및 메모리 사용량

• 모션 축과 연결 장치 수

• 안전 등급 및 이중화 요구사항

• 펌웨어·소프트웨어 호환성

• 생산 일정에 맞춘 교체 및 시운전 계획

우리 설비에는 어떤 버전이 적합할까요?

ControlLogix 5590은 적용 환경에 따라 모델을 선택할 수 있습니다.

프로세스 버전은 내장 프로세스 객체, SequenceManager 및 기본 프로세스 작업 모델 등 프로세스 제어에 특화된 기능을 제공합니다.

따라서 메모리 용량만 비교하기보다, 제어 대상과 운영 환경에 적합한 제품군을 먼저 선정하는 것이 중요합니다.

이런 현장이라면 ControlLogix 5590을 검토해 보세요

• 설비 증설로 프로그램과 데이터 처리 요구가 증가한 현장

• 복잡한 다축 모션 및 로봇·패키징 제어가 필요한 현장

• 일반 제어와 안전 제어를 통합적으로 설계하려는 현장

• 프로세스·배치 제어와 높은 가용성이 필요한 현장

• 산업용 네트워크 보안과 데이터 연결성을 강화하려는 현장

• 기존 ControlLogix 5570·5580 시스템의 현대화를 준비하는 현장

ControlLogix 5590 도입, 위너스오토메이션과 함께 준비하세요

새로운 컨트롤러의 가치는 우리 설비에 필요한 기능을 적합하게 구성할 때 실현됩니다.

위너스오토메이션은 로크웰 오토메이션 국내 공인 대리점으로서, 고객의 설비 구성과 운영 요구사항을 바탕으로 ControlLogix 5590의 제품 선정과 적용 방향을 함께 검토하겠습니다.

신규 생산라인 구축부터 기존 제어 시스템의 현대화까지, ControlLogix 5590으로 준비하는 다음 단계의 자동화를 위너스오토메이션과 상담해 보세요.

📮ControlLogix 5590 제품 선정·도입 상담하기

🌏위너스오토메이션 홈페이지

자료: Rockwell Automation, ControlLogix 5590 Controller Product Profile, Publication 1756-PP030A-KO-P
