[위너스오토메이션 칼럼] 안전 라이트 커튼은 현장에서 어떤 용도로 사용하나요? : 뮤팅이란? (Muting)

안전 라이트 커튼

​

안녕하세요. 위너스오토메이션입니다.

오늘은 위너스오토메이션 칼럼 제 10호

[안전 라이트 커튼은 현장에서 어떤 용도로 사용하나요? : 뮤팅 (Muting) 의 주제로 여러분들께 소개 드리고자 합니다.

안전 라이트 커튼은 우리 눈에는 보이지 않는 빛이 한쪽 기둥에서 나와서 반대편 기둥으로 들어가는 면의 어느 부분이라도 건드리면 바로 반응해서 기계의 동작을 정지시키는 안전장치입니다.

단순하게 위험지구에 접근을 막기 위해서는 펜스를 치면 되는데 굳이 라이트 커튼을 이용하는 이유는 빛을 차단해도 안전한 경우와 위험한 경우를 판단해서 적절한 조치를 취하기 위함입니다.

​

​

​

즉 로봇이 움직이는 위험한 공간으로 정상적으로 재료가 투입될 때는 로봇을 멈추지 않고 비 정상상황(예를 들면 작업자가 넘어져서 라이트 커튼의 빛을 차단하는 경우)에는 로봇을 정지시켜서 위험을 피할 수 있도록 합니다. 이런 동작을 '뮤팅(muting)'이라고 합니다.

​

뮤팅의 개념

뮤팅은 안전 라이트커튼이 특정 조건에서 감지 신호를 무시하도록 설정하는 기능입니다. 예를 들어, 작업자나 물체가 라이트커튼을 통과하는 상황이 있지만, 그 순간에는 안전이 위협받지 않는다는 확신이 있을 때 사용됩니다. 이러한 상황에서는 라이트커튼이 감지 신호를 보내지 않도록 설정하여 기계가 멈추지 않고 계속 작동할 수 있게 합니다.

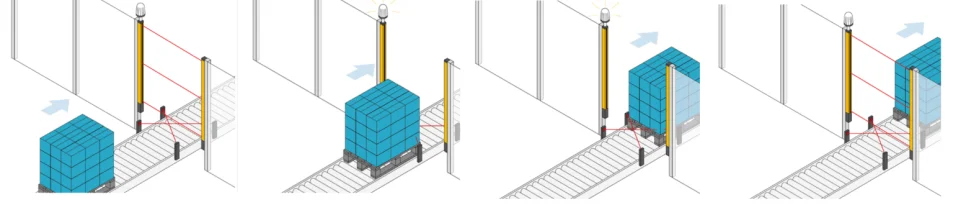

뮤팅을 구현하기 위해서는 뮤팅용 센서를 배치하고 일정 순서와 간격으로 뮤팅 센서가 작동하는 경우에는 정상적인 물건의 투입으로 판단하고 뮤팅 센서의 동작 순서나 간격이 지정값과 다른 경우에는 안전하지 않은 상황이라 판단하고 뮤팅 기능을 작동시키지 않습니다(즉 기계가 정지됩니다)

​

뮤팅의 안전 고려사항

뮤팅을 적용할 때는 안전성이 확보되도록 주의해야 합니다. 잘못된 뮤팅 설정은 심각한 사고로 이어질 수 있으므로, 다음과 같은 사항을 고려해야 합니다:

이중 확인: 뮤팅이 필요할 때마다 두 개 이상의 신호를 사용하여 뮤팅 조건이 충족되었는지 확인합니다.

시각적 신호: 작업자에게 뮤팅이 적용되었음을 알리는 시각적 또는 청각적 신호를 제공합니다.

비상 정지 기능: 뮤팅 중에도 비상 시에는 즉시 기계를 멈출 수 있는 기능이 있어야 합니다.

뮤팅의 종료

뮤팅이 종료되면 라이트커튼은 다시 원래의 감지 기능을 수행하게 되며, 안전 영역에 접근이 감지되면 기계가 멈추도록 설정됩니다.

뮤팅은 생산성 향상을 위해 필요한 기능이지만, 반드시 안전이 우선시되어야 합니다. 따라서, 뮤팅을 설정하고 사용하는 과정에서는 안전 표준을 철저히 준수해야 합니다.
