[위너스오토메이션 칼럼] Safety Relay와 일반 Relay의 차이점, 알고 계셨나요?

안녕하세요, Rockwell Automation 공식 파트너

위너스오토메이션입니다 😊

오늘 소개해드릴 주제는

산업 현장의 안전을 좌우하는 핵심 부품,

Safety Relay와 일반 Relay의 차이점에 대한 이야기입니다.

🔧 Relay란 무엇인가요?

릴레이(Relay)는 전기 신호를 제어하거나 전환하는 장치로,

산업 자동화, 가정용 전기 제품, 차량 전장 시스템 등

다양한 분야에서 사용됩니다.

하지만 모든 릴레이가 같은 목적으로 쓰이진 않습니다.

특히 기계안전, 예지보전, 스마트팩토리 환경에서는

Safety Relay라는 별도의 릴레이가 필수로 사용됩니다.

🟨 Safety Relay란?

✅ 목적: 생명을 지키는 릴레이

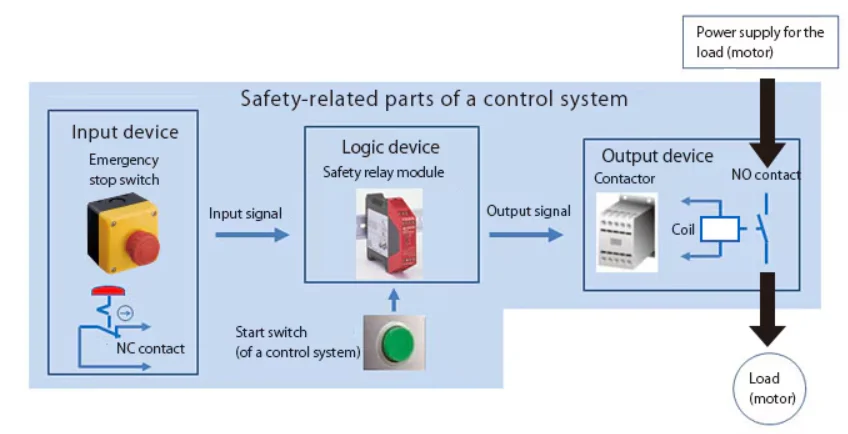

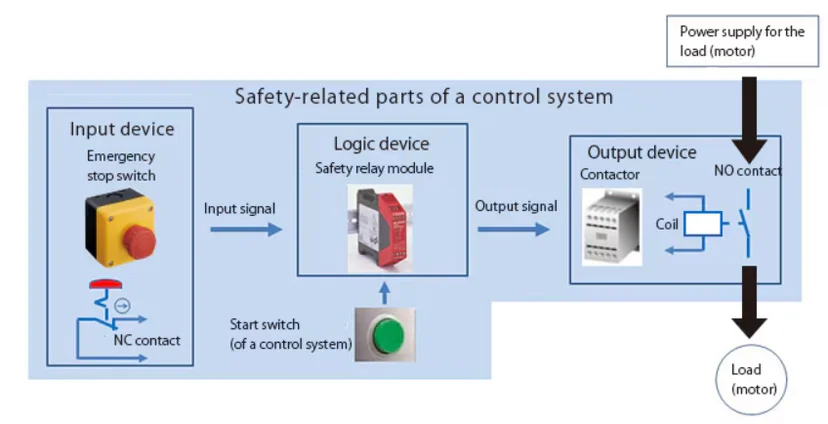

Safety Relay(안전 릴레이)는 기계나 설비의 비상 상황에 대비하여

사람의 생명과 설비를 보호하는 역할을 수행합니다.

• 비상 정지(E-stop) 시스템

• 라이트 커튼, 안전 게이트

• 2채널 제어 시스템

이러한 안전 장치들과 함께 작동하여

고장이 발생했을 때도 안전한 정지 동작이 가능하도록 설계되어 있습니다.

💡 이중 채널 구조

내부에 2개의 릴레이(CH1, CH2)를 직렬로 구성하여,

하나가 고장 나더라도 시스템을 Failsafe(안전 정지) 상태로 유지합니다.

📌 주요 적용 예시

• 비상 정지 버튼

• 안전 커버 인터락

• 라이트 커튼, 안전 스캐너 시스템

• 위험 기계 설비의 제어 회로

🟦 일반 Relay란?

✅ 목적: 제어 신호 스위칭

일반 릴레이는 전류 흐름을 켜고 끄는 스위칭 장치로,

복잡한 안전 로직보다는 단순한 제어 기능에 집중되어 있습니다.

• 조명 제어

• 팬/모터 스위칭

• 난방 장치 제어 등

⚠️ 일반 릴레이는 안전 기능을 내포하지 않기 때문에,

비상 정지나 사람과 직접 연결된 설비에는 사용할 수 없습니다.

🔍 차이의 핵심은 "안전"에 있습니다.

⚠️ Safety Relay는 왜 중요한가요?

스마트팩토리, IIoT, 예지보전 시스템이 보편화되면서

데이터 기반의 위험 관리가 가능해졌지만,

기계가 정지하는 그 순간을 제어하는 것은 여전히 릴레이의 몫입니다.

Safety Relay는 단순한 부품이 아니라,

작업자 생명을 지키는 안전 시스템의 핵심입니다.

💬 더 궁금하신가요?

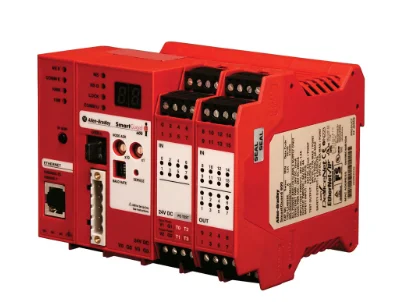

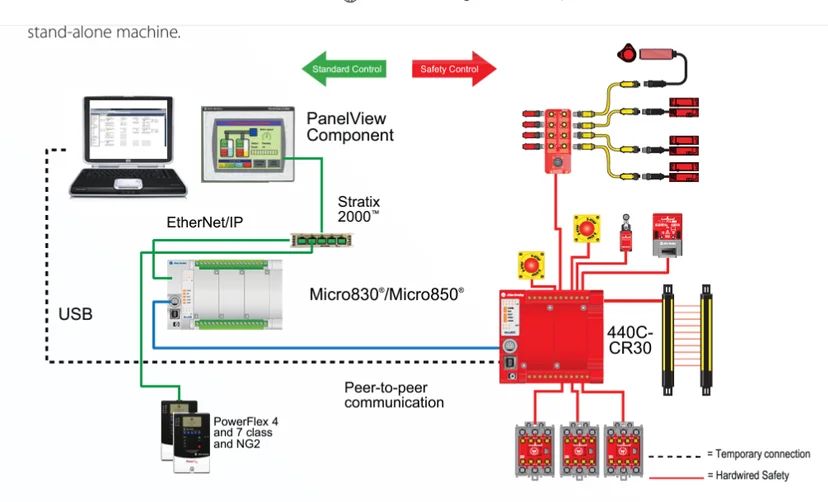

Rockwell Automation의 세이프티 릴레이 제품군과
