[포럼 리포트] UL508A 산업용 제어반 인증 솔루션

안녕하세요, 위너스오토메이션입니다.

최근 북미 시장 수출을 목표로 하는 제조 기업들에게 북미 표준 규격인 UL 508A 인증 충족은 필수적인 과제로 자리 잡고 있습니다. 높은 수준의 전기적 안전성과 신뢰성을 요구하는 북미 기술 규정에 발맞추기 위해 제어반 설계 방식의 패러다임 전환이 요구되는 시점입니다.

이러한 흐름에 맞추어 지난 2026 Factory Automation Technology Trend Forum에서는 글로벌 인클로저 및 배전 시스템의 선두 주자인 리탈 코리아(RITTAL)의 최영환 과장님을 모시고 'UL508A 산업용 제어반 인증 솔루션' 세션을 진행했습니다.

북미 수출형 제어반의 핵심 규격 요구사항부터 이를 완벽하게 해결해 주는 리탈의 혁신 솔루션까지, 발표 자료 PDF 순서에 따라 핵심 요약 리포트를 공개합니다!

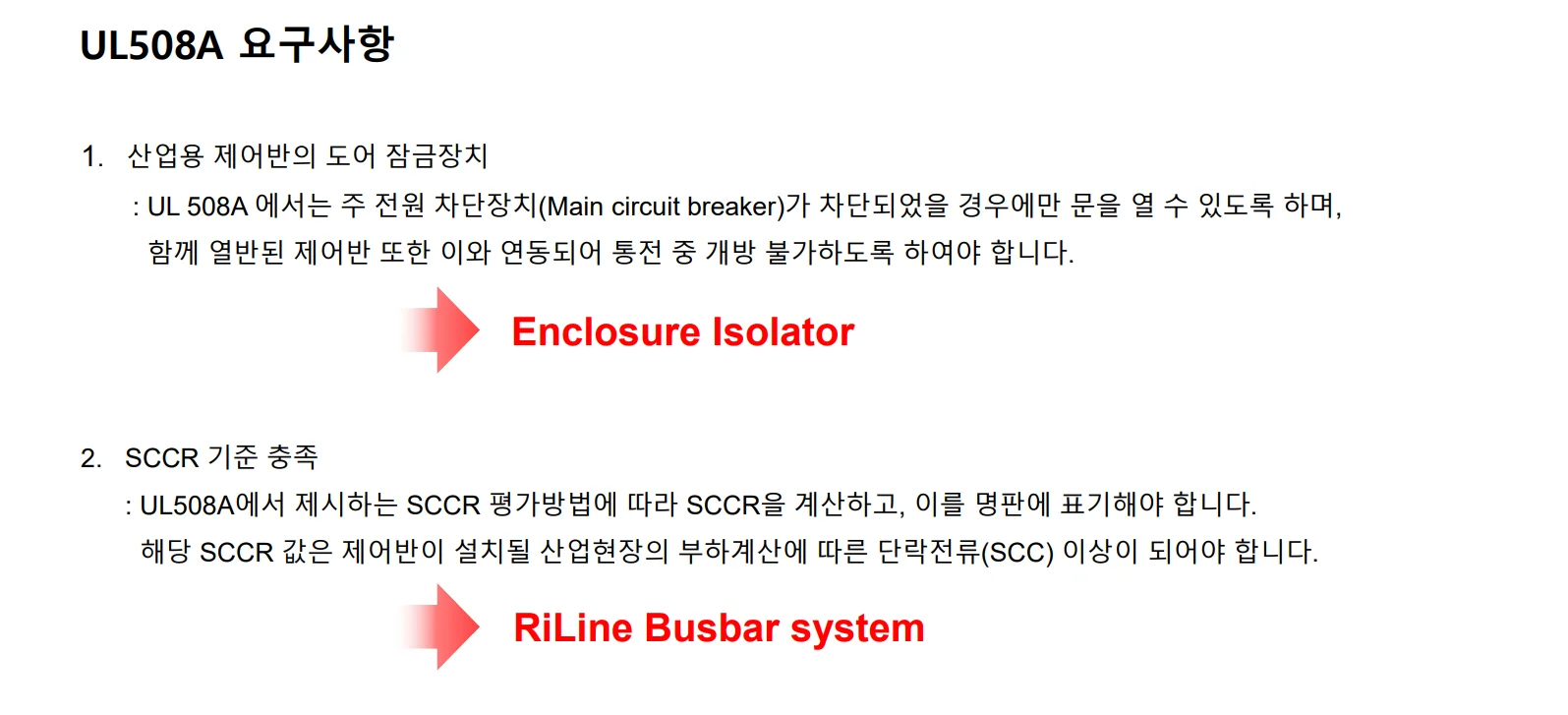

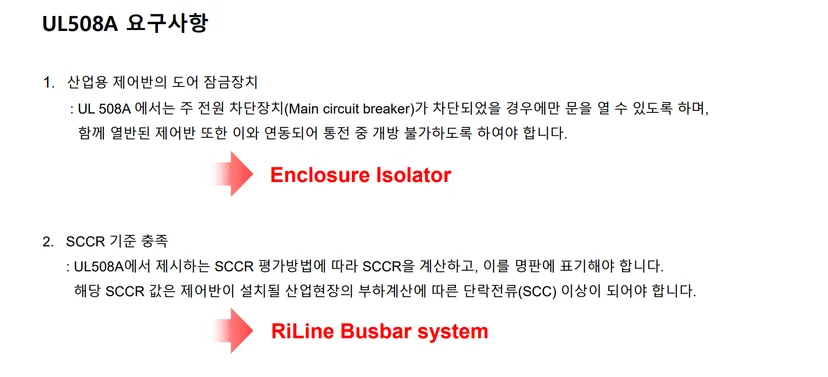

UL 508A의 핵심 요구사항

북미 표준 규격인 UL 508A 인증을 획득하기 위해서는 크게 두 가지 핵심 안전 장치 및 기준을 반드시 충족해야 합니다.

• 산업용 제어반의 도어 잠금장치 (Enclosure Isolator 요구사항): 주 전원 차단장치(Main circuit breaker)가 확실하게 차단된(OFF) 상태에서만 제어반 문을 열 수 있어야 합니다. 또한 나란히 연결된(열반된) 인접 제어반들 역시 주 전원과 연동되어 통전 중에는 절대 문이 열리지 않도록 연동 잠금 장치를 구성해야 합니다.

• 단락 전류 정격 (SCCR 기준) 충족: UL 508A에서 제시하는 평가 방법에 따라 제어반의 내부 구성품, 분기회로 등의 단락 전류 정격을 정밀하게 계산하고 명판에 의무 표기해야 합니다. 이 계산된 SCCR 값은 공장 현장의 부하 계산에 따른 단락전류(SCC) 이상이어야 안전성을 인정받습니다.

안전한 도어 잠금 인터록: Enclosure Isolator

발표의 두 번째 파트에서는 통전 중 전원부 개방을 물리적으로 차단하는 인클로저 아이솔레이터(Enclosure Isolator)의 기계적 메커니즘과 구성이 소개되었습니다.

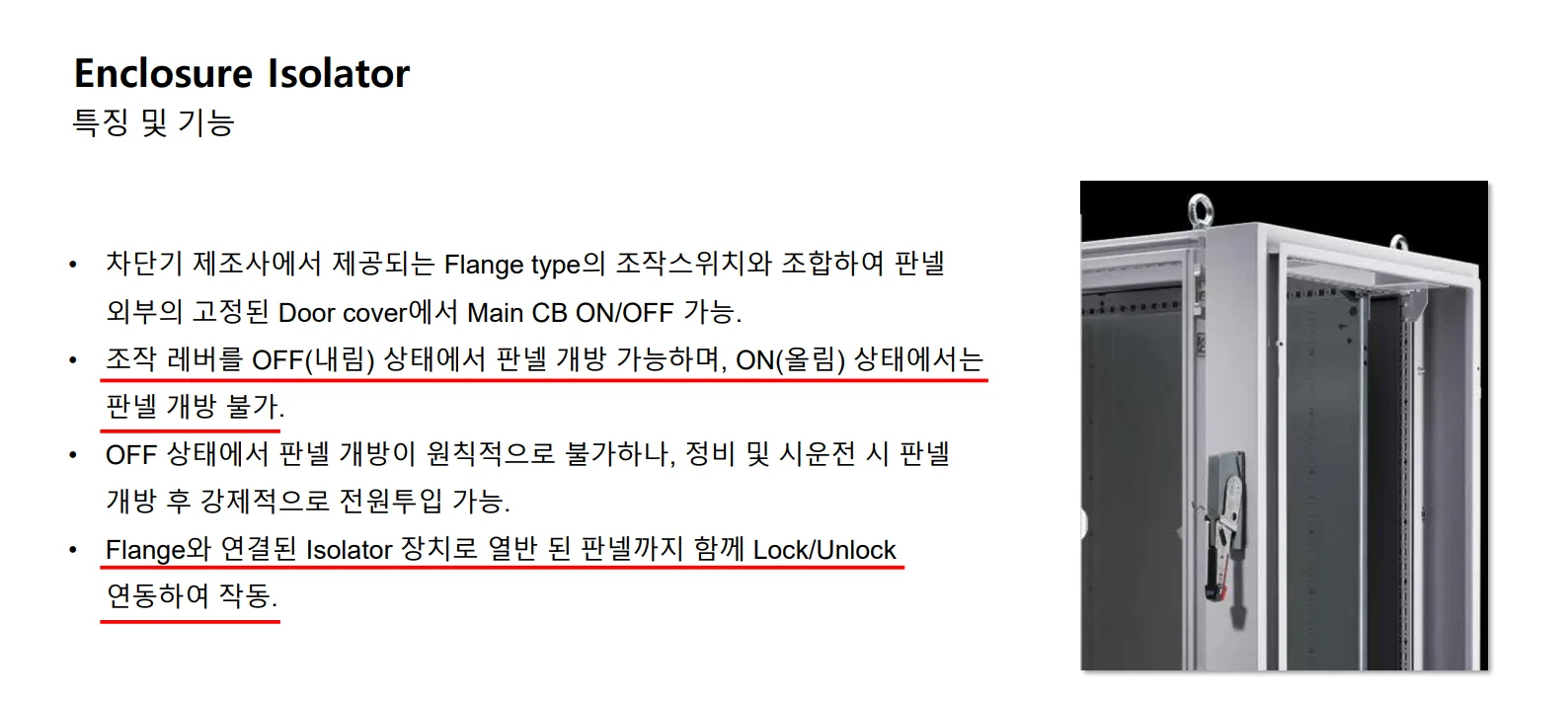

1) 주요 특징 및 기능

• 차단기 제조사에서 제공하는 플랜지 타입(Flange type) 조작 스위치와 조합하여, 판넬 문을 닫은 외부 도어 커버 상태에서 메인 차단기(Main CB)를 직접 ON/OFF 조작할 수 있습니다.

• 조작 레버가 OFF(내림) 상태일 때만 판넬 개방이 가능하며, ON(올림) 상태에서는 잠금 메커니즘이 작동해 개방이 차단됩니다.

• 다만 정비 및 시운전 같은 특수 상황에서는 판넬을 개방한 후 안전 수칙 하에 강제 전원 투입이 가능한 바이패스 기능을 지원합니다.

• 플랜지와 연결된 아이솔레이터 장치를 통해 메인 판넬뿐만 아니라 열반된 인접 판넬까지 기계적으로 락/언락(Lock/Unlock)이 연동되어 작동합니다.

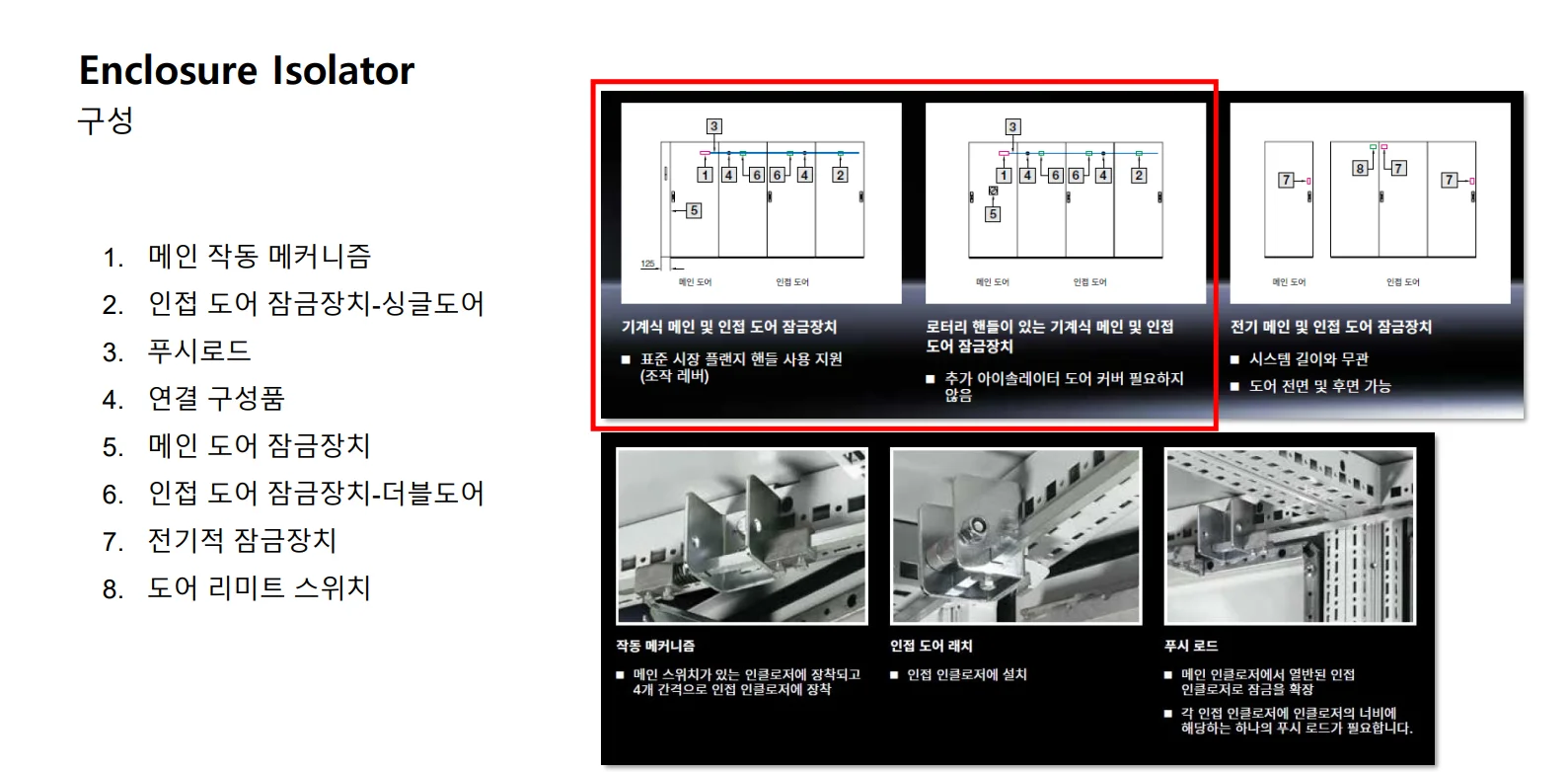

2) 시스템 구성품 및 타입

• 핵심 구성품: 메인 작동 메커니즘, 메인 도어 잠금장치, 푸시로드(메인 잠금을 인접 인클로저 너비만큼 확장), 인접 도어 래치 및 리미트 스위치 등으로 정밀하게 이루어집니다.

• 작동 타입별 분류: 표준 시장의 조작 레버를 지원하는 기계식 메인 및 인접 도어 잠금장치, 로터리 핸들 방식의 기계식 잠금장치, 시스템 길이와 무관하게 전·후면 구성이 가능한 전기식 메인 및 인접 도어 잠금장치 중 현장 구조에 맞춰 선택할 수 있습니다.

단락 전류 정격 판별 기법: SCCR

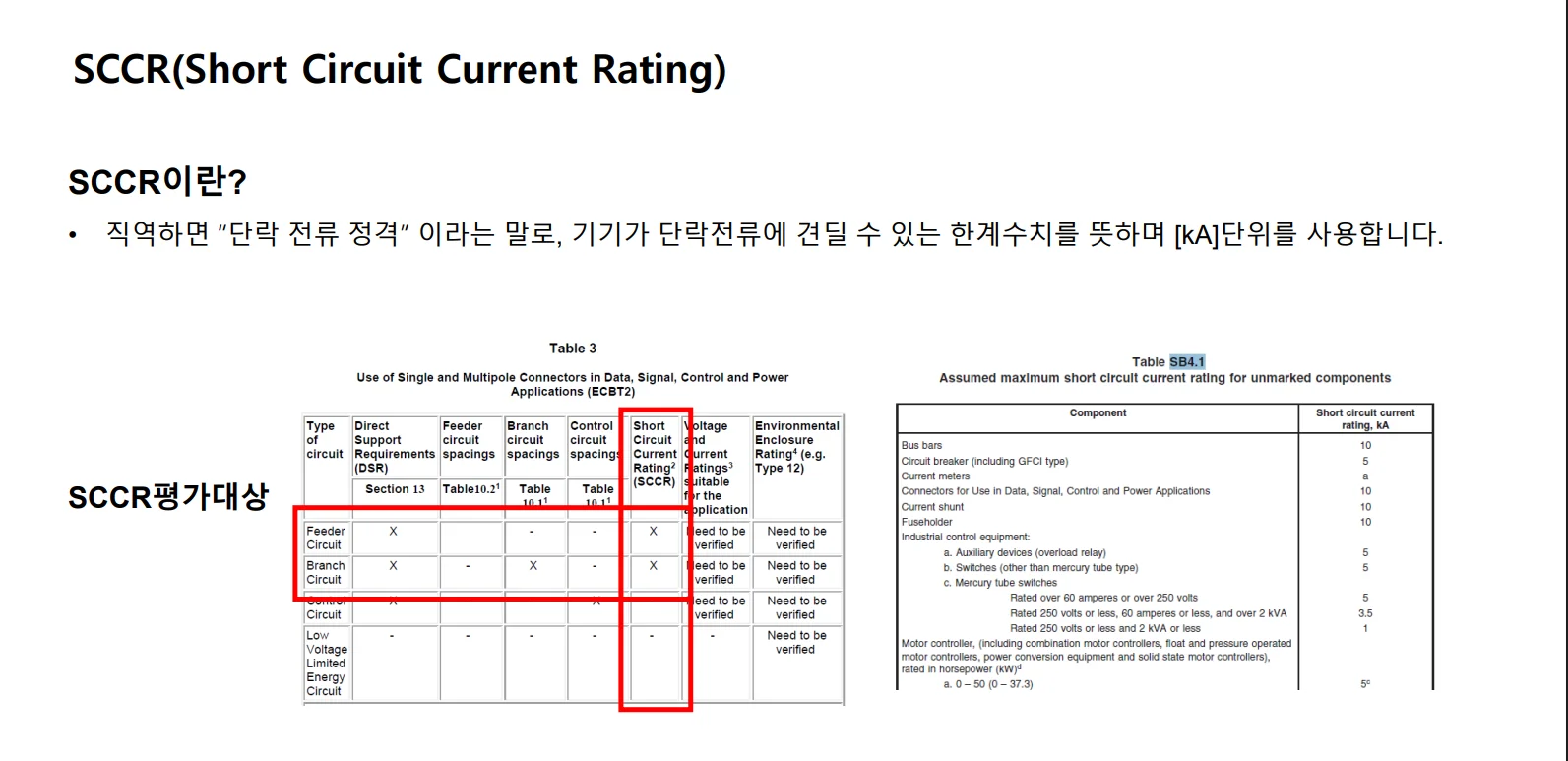

세 번째 아젠다인 SCCR(Short Circuit Current Rating)은 기기가 단락(합선) 사고 시 발생하는 엄청난 폭발적 전류에 파손되지 않고 견딜 수 있는 한계치[kA]를 뜻합니다.

• 기본 가정값 (Unmarked Components): 명판에 별도 단락 정격 수치가 표기되지 않은 부품들은 UL 표준(Table SB4.1)에 의해 매우 낮은 기본값으로 간주됩니다. (예: 버스바 10kA, 회로차단기 5kA, 모터 컨트롤러 5kA 등) 따라서 전체 제어반의 정격을 높이기 위해서는 검증된 컴포넌트 사용이 필수적입니다.

• 정밀한 3단계 SCCR 판별 순서

  1. 1단계: 제어반에 장착되는 개별 구성품(컴포넌트)의 SCCR을 먼저 결정합니다.

  2. 2단계: 부품들이 모여 이루는 각 분기회로(Circuit)별 SCCR을 결정합니다.

  3. 3단계: 시스템 전체를 아우르는 최종 판넬의 SCCR을 결정합니다.

  • ⚠️ 결정 법칙: 구성품 및 회로 정격 중 가장 낮은 값(가장 취약한 부품의 수치)을 기준으로 최종 제어반 판넬 전체의 SCCR이 결정됩니다. 그렇기 때문에 일부분만 고사양으로 설계하는 것은 의미가 없으며 계통 전체의 밸런스 설계가 중요합니다.

효율적인 공간과 안전의 혁신: Busbar system - RiLine

네 번째 파트에서는 복잡하고 위험한 기존 제어반 배선 방식의 한계를 완벽히 극복하

고, 고사양 단락 정격을 만족하는 리탈의 'RiLine 버스바 시스템'이 제시되었습니다.

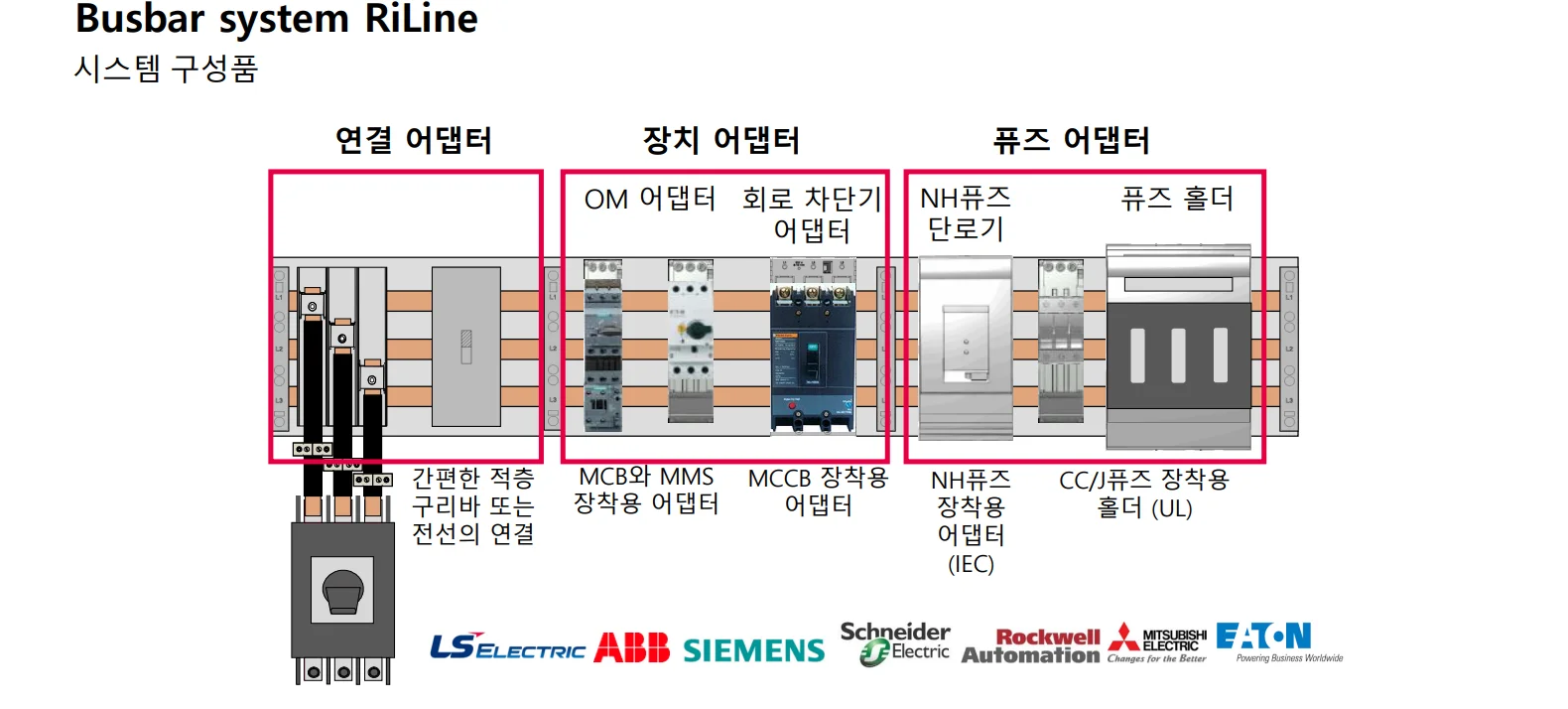

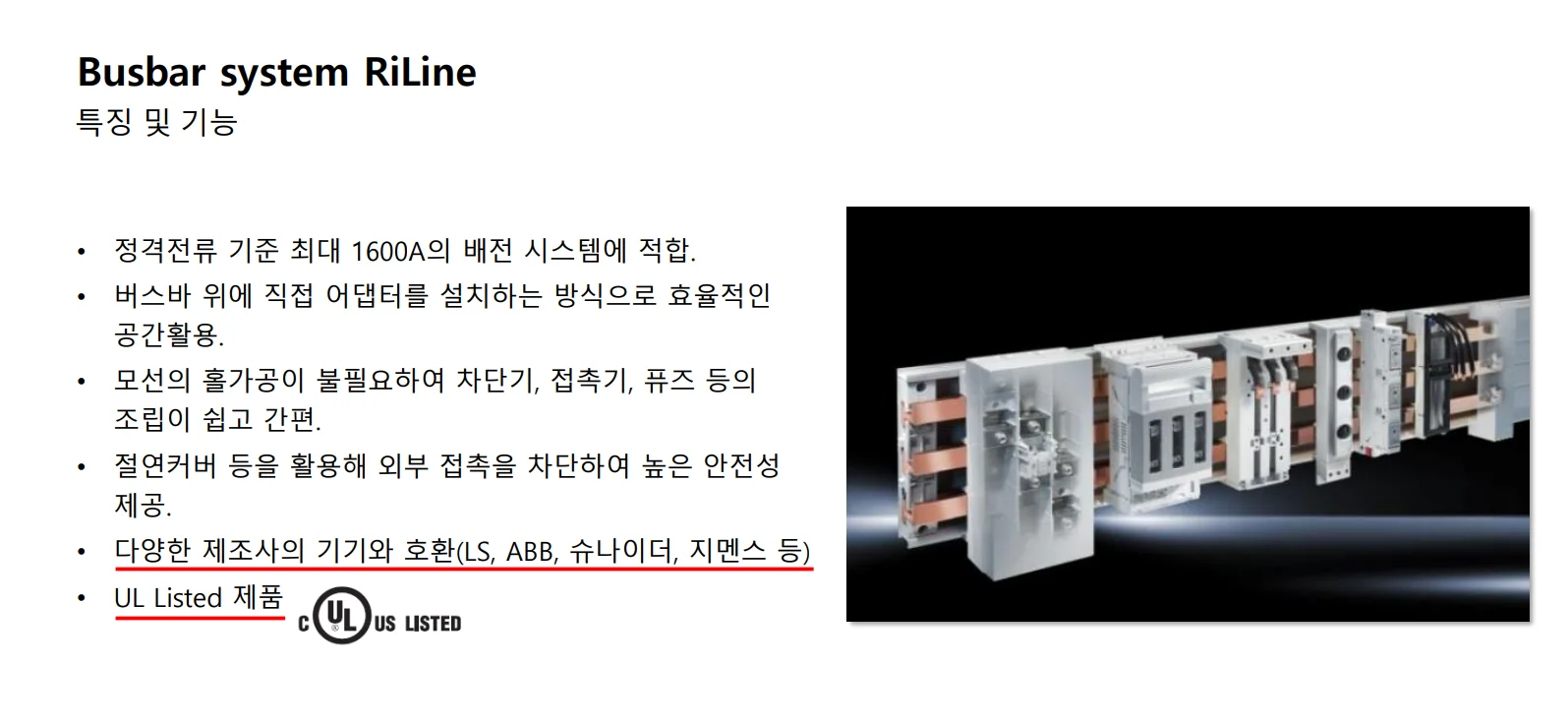

1) RiLine 버스바 시스템의 강점

• 정격 전류 기준 최대 1600A의 대용량 배전 인프라 시스템에 매우 적합합니다.

• 구리 모선 바에 직접 나사 홀 가공을 할 필요 없이, 버스바 위에 전용 어댑터를 직접 클립형으로 얹어 설치하는 구조입니다. 차단기, 접촉기, 퓨즈 등의 조립이 매우 쉽고 간편합니다.

• 절연 커버(Shrouding) 기술을 도입하여 충전부 노출을 완전히 차단, 작업자의 인체 접촉 위험을 원천 예방하여 최상의 안전성을 제공합니다.

• LS일렉트릭, ABB, 지멘스, 슈나이더, 로크웰 등 글로벌 주요 제조사의 모든 전력 기기 라인업과 100% 완벽한 호환성을 자랑하는 UL Listed(cULus) 검증 완료 제품입니다.

2) 버스바 종류 및 완벽한 SCCR 대응 (65kA 테스트 완료)

• Flat bar 시스템: 5x12mm부터 10x30mm까지 용량별 규격을 선택할 수 있으며, 북미 규격 기준 최대 810A까지 허용합니다.

• PLS Bus-bar 시스템: 특수 전용 프로파일 형상의 바를 채택하여 최대 890A, 1500A 전력 계통에 적용 가능합니다. 어댑터 장착 시 기기 간 상호 간섭이 전혀 없어 이격 거리 제한 없이 밀착 조립이 가능하므로 극단적인 공간 축소를 이뤄냅니다.

• 65kA 고단락 테스트 통과: 리탈 RiLine 시스템은 다양한 스펙의 회로 차단기 및 퓨즈 조합 모델 번호에 대해 북미 기준 480V/600V 환경에서 단락 전류 65kA 하드웨어 파괴 테스트를 완벽하게 통과하여 규격 인증 안정성을 공인받았습니다.

• 회로 구분 표준 준수: Feeder 회로에서 요구하는 연면/공간 거리 요건과 BCPD(분기회로 보호장치) 후단의 Branch 회로 요건을 엄격하게 만족하도록 완벽한 어댑터 설계 표준 라인업을 제공합니다.

국내외 제어반 실제 구축 사례

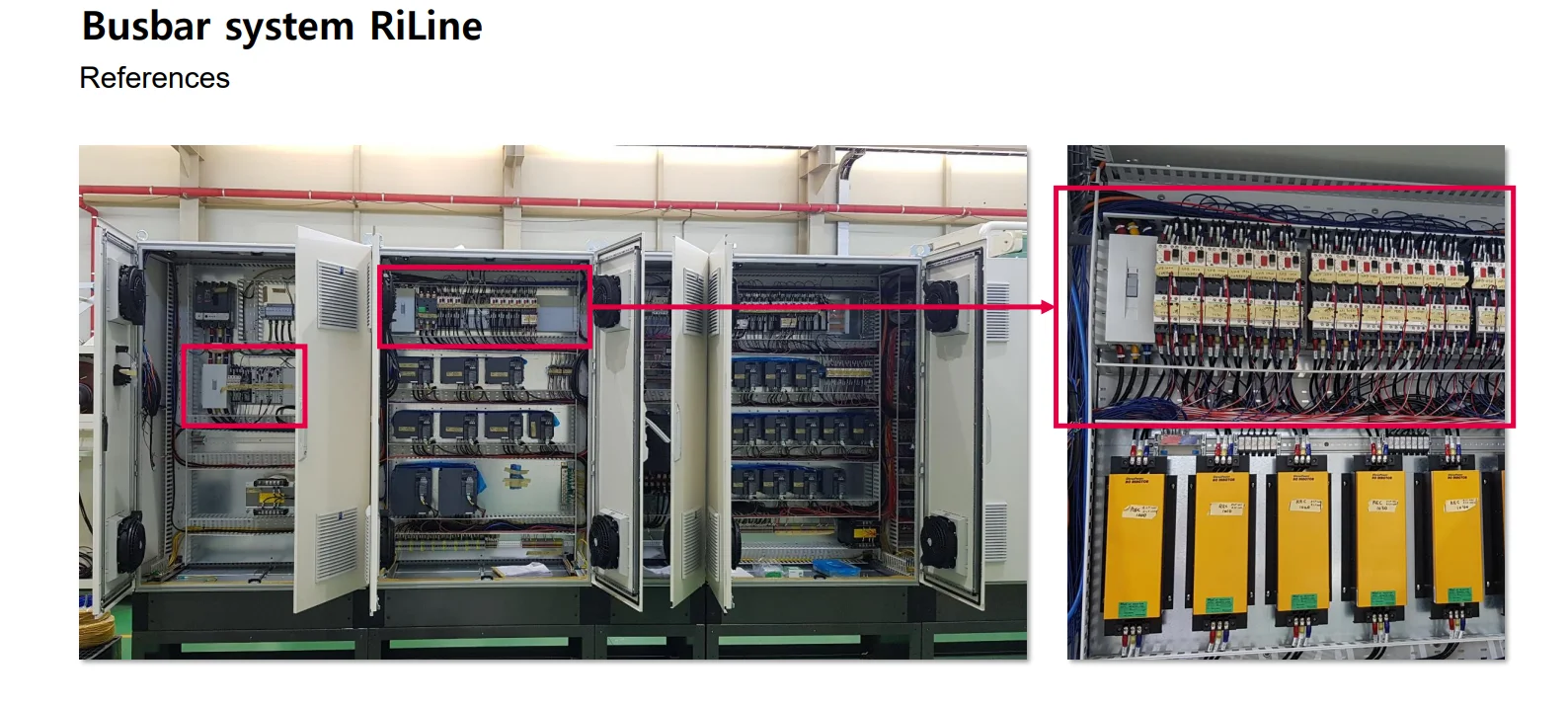

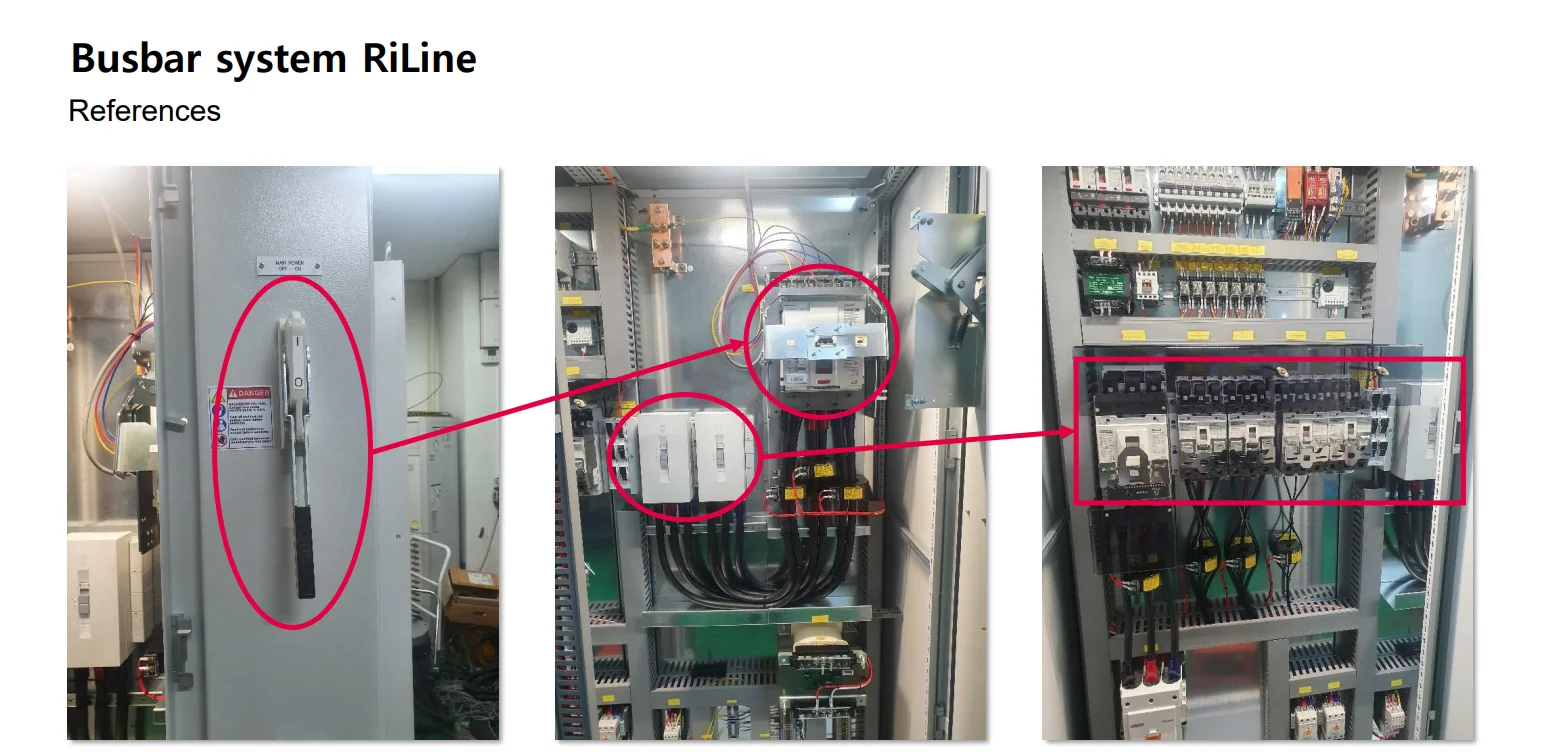

리탈 RiLine 버스바 시스템이 실제 산업 현장에 시공되어 UL 508A 인증을 완벽하게 통과한 전력 제어반 레퍼런스 사진들이 생생하게 공유되었습니다.

기존의 뒤얽힌 전선 배선 방식과 다르게, 컴팩트한 레이아웃 설계로 판넬 면적을 최대 수십 % 이상 축소시킨 실제 현장 모습입니다. 특히 전면 메인 차단기(Main CB)에서 들어오는 입력을 유연한 플렉시블 바(Flexible bar)를 이용해 후면의 RiLine 60 시스템 모선으로 다이렉트 접속 제어하는 입체적인 고효율 배선 설계 기술이 돋보였습니다.

더 많은 구축 사례가 궁금하시다면,

발표 자료 전문을 통하여 확인하세요!

북미 수출의 필수 관문, 위너스오토메이션과 함께

북미 수출형 장비 제조의 핵심인 UL 508A 제어반 인증은 안전 도어 인터록 구조 설계와 부품 계통의 철저한 SCCR 매칭이 성패를 좌우합니다. 리탈의 Enclosure Isolator 인터록 솔루션과 RiLine 65kA 공인 버스바 시스템은 복잡하고 무거운 설계 부담을 덜어내고, 가장 빠르고 안전하게 북미 규격을 통과할 수 있는 최선의 마일스톤입니다.

위너스오토메이션의 풍부한 엔지니어링 시공 노하우와 글로벌 탑 표준 솔루션을 결합하여 수출 장비의 격을 높여보시길 바랍니다.
